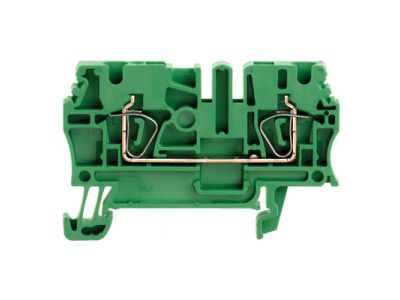

złączka szynowa przelotowa, sprężynowa, zielona ZDU 2.5 GN | 1683280000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDU 2.5 GN (symbol 1683280000) to element łączeniowy z zaciskiem sprężynowym, przeznaczony do szybkiego i niezawodnego łączenia przewodów o przekroju 2.5 mm² w szynie montażowej. Dzięki konstrukcji przelotowej umożliwia beznarzędziowe prowadzenie przewodów bez konieczności stosowania dodatkowych złączek. Zielone oznaczenie ułatwia identyfikację w rozdzielnicy.

• Przekrój przyłącza 2.5 mm²: Umożliwia podłączenie przewodów o typowym przekroju stosowanym w obwodach oświetleniowych i gniazd wtyczkowych, zapewniając odpowiednią przepustowość prądową.
• Zacisk sprężynowy: Gwarantuje szybki, beznarzędziowy montaż oraz pewny i trwały kontakt elektryczny bez konieczności dokręcania.
• Konstrukcja przelotowa: Pozwala na łączenie wielu przewodów w jednym punkcie, ułatwiając rozgałęzianie i porządkowanie instalacji.
• Kolor zielony: Ułatwia szybką identyfikację wizualną, szczególnie przy oznaczaniu przewodu ochronnego lub specyficznych obwodów (w zależności od systemu oznaczeń).
• Kompatybilność z szyną TH35: Standardowy montaż na szynie 35 mm, typowej dla rozdzielnic modułowych.

Zgodność z Normami

Złączka ZDU 2.5 GN została zaprojektowana zgodnie z europejskimi standardami branżowymi oraz posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Produkt podlega rygorystycznym testom jakości, zapewniającym bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Złączka przelotowa ZDU 2.5 GN znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz systemach automatyki budynkowej, gdzie wymagane jest szybkie i pewne łączenie przewodów.

• Łączenie i rozgałęzianie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów połączeniowych dla obwodów oświetleniowych, gniazd wtyczkowych i odbiorników o niskim poborze mocy.
• Stosowanie w instalacjach sygnalizacji i automatyki, gdzie wymagana jest beznarzędziowa i łatwa rekonfiguracja połączeń.
• Uzupełnienie systemów oznaczonych kolorystycznie (np. zielony dla przewodu ochronnego PE) w standardowych szynach montażowych.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewody wkłada się do gniazda sprężynowego bez użycia narzędzi – dla pewnego połączenia należy upewnić się, że przewód jest całkowicie osadzony. Nie wymaga dokręcania. Przekrój przewodu nie może przekraczać 2.5 mm². Po zakończeniu montażu zaleca się sprawdzenie siły wyciągowej oraz ciągłości połączenia.

FAQ

• Jaki przekrój przewodów można podłączyć do złączki ZDU 2.5 GN? Złączka przeznaczona jest dla przewodów o przekroju 2.5 mm² (w zależności od konstrukcji może obsługiwać również cieńsze przewody – szczegóły w karcie katalogowej).
• Czy złączka wymaga użycia narzędzi do montażu? Nie, zacisk sprężynowy umożliwia szybkie i bezpieczne podłączenie przewodu bez użycia narzędzi – wystarczy wsunąć odizolowany koniec przewodu do gniazda.
• Jaki jest stopień ochrony złączki? Produkt jest przeznaczony do montażu wewnątrz rozdzielnic, gdzie standardowo zapewnia się ochronę przed dotykiem. Dokładne dane dotyczące IP znajdują się w dokumentacji technicznej producenta.
