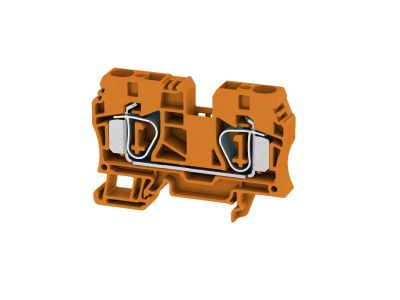

Złączka szynowa przelotowa, sprężynowa, pomarańczowa ZDU 10 OR | 1830610000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa sprężynowa ZDU 10 OR (indeks 1830610000) to element łączeniowy przeznaczony do montażu na szynie DIN w rozdzielnicach. Dzięki zastosowaniu zacisku sprężynowego umożliwia szybkie i pewne połączenie przewodów bez konieczności używania narzędzi. Pomarańczowa obudowa ułatwia szybką identyfikację w instalacji.

• System połączenia sprężynowego: zapewnia mechaniczne dociskanie przewodu – montaż odbywa się bez dokręcania, co skraca czas instalacji i eliminuje ryzyko poluzowania połączenia.
• Konstrukcja przelotowa: umożliwia łączenie wielu przewodów w jednym punkcie, tworząc rozgałęzienia obwodów w rozdzielnicy.
• Pomarańczowy kolor obudowy: ułatwia odróżnienie od innych złączek (np. neutralnych, ochronnych) oraz przyspiesza prace serwisowe.
• Montaż na szynie DIN TH35: kompaktowa budowa pozwala na instalację w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowana zgodnie z zasadami bezpieczeństwa instalacji elektrycznych.

Zastosowanie

Złączka szynowa przelotowa sprężynowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie przewodów na szynie DIN.

• Tworzenie rozgałęzień i połączeń przelotowych w obwodach sterowania, sygnalizacji i zasilania w rozdzielnicach.
• Podłączanie przewodów do aparatury modułowej (styczników, przekaźników, wyłączników) w celu dystrybucji potencjałów.
• Łączenie przewodów w puszkach rozgałęźnych i rozdzielnicach piętrowych.
• W systemach automatyki budynkowej jako element magistrali zasilającej lub sterującej.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę należy zamontować na szynie TH35 (DIN) zgodnie z kierunkiem oznaczeń. Przewody należy wcisnąć w zacisk sprężynowy do oporu – nie wymaga to użycia narzędzi. Dobór przekroju przewodów powinien być zgodny z dokumentacją techniczną producenta oraz obowiązującymi normami. Po zakończeniu instalacji sprawdzić pewność osadzenia przewodów.

FAQ

• Czy do podłączenia przewodu potrzebne są narzędzia? Nie, zacisk sprężynowy umożliwia montaż bez użycia narzędzi – wystarczy wsunąć odpowiednio odizolowany przewód.
• Jaki stopień ochrony ma złączka? Producent nie podaje konkretnego stopnia IP. W typowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20 (brak danych szczegółowych – należy postępować zgodnie z dokumentacją).
• Czy złączka nadaje się do przewodów linkowych? Zacisk sprężynowy jest przystosowany do przewodów sztywnych oraz linkowych z odpowiednimi końcówkami (tulejki), zgodnie z zaleceniami producenta.
