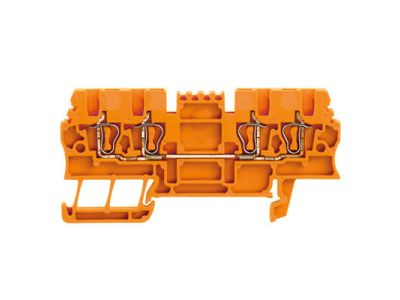

Złączka szynowa przelotowa, sprężynowa, pomarańczowa ZDU 1.5/4AN OR | 1775610000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa sprężynowa w kolorze pomarańczowym ZDU 1.5/4AN OR (symbol 1775610000) przeznaczona do łączenia przewodów w rozdzielnicach i szafach sterowniczych. Technologia sprężynowa umożliwia szybkie i pewne podłączanie przewodów o przekroju do 1,5 mm². Montaż odbywa się na szynie TH35 (DIN).

• Technologia sprężynowa (push-in): szybkie łączenie przewodów bez użycia narzędzi – oszczędność czasu podczas instalacji.
• Przekrój przewodów do 1,5 mm²: odpowiednia do obwodów sterowniczych, sygnalizacyjnych i pomocniczych w instalacjach niskiego napięcia.
• Konstrukcja przelotowa: umożliwia prowadzenie przewodu na wylot, ułatwia tworzenie rozgałęzień i połączeń szeregowych.
• Kolor pomarańczowy: ułatwia identyfikację wizualną w szafie, szczególnie przy rozróżnianiu obwodów sygnalizacyjnych lub dedykowanych.
• Montaż na szynie TH35: szybkie i pewne osadzenie w standardowej szynie DIN 35 mm bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Złączka zaprojektowana zgodnie z wymaganiami europejskich norm dotyczących osprzętu łączeniowego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Stosowanie w instalacjach zgodnych z normą DIN EN 60204 (bezpieczeństwo maszyn) i DIN EN 60947 (aparatura łączeniowa) – pod warunkiem zachowania odpowiednich parametrów znamionowych.

Zastosowanie

Złączka przelotowa sprężynowa sprawdza się w aplikacjach wymagających niezawodnego i łatwego łączenia przewodów w ograniczonej przestrzeni szafy sterowniczej. Idealna do obwodów pomocniczych i sygnalizacyjnych.

• Łączenie przewodów w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Tworzenie punktów rozgałęźnych w instalacjach automatyki budynkowej (sterowanie oświetleniem, roletami, ogrzewaniem).
• Przedłużanie obwodów sygnalizacyjnych (lampki, przyciski, czujniki) w rozdzielnicach.
• Instalacje tymczasowe i prototypowe, gdzie wymagana jest szybka zmiana konfiguracji połączeń.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Złączkę należy zamocować na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody o przekroju do 1,5 mm² wkładać bezpośrednio w otwory sprężynowe – dla ułatwienia można użyć wkrętaka płaskiego do dociśnięcia sprężyny. Moment dokręcania nie dotyczy – połączenie sprężynowe nie wymaga dokręcania. Przekrój przewodów należy dobrać do spodziewanego obciążenia i długości instalacji. Po zakończeniu prac sprawdzić pewność osadzenia przewodów lekkim pociągnięciem.

FAQ

• Czy złączka nadaje się do przewodów linkowych? Tak, technologia sprężynowa umożliwia łączenie zarówno przewodów sztywnych, jak i linkowych (zalecane końcówki tulejkowe dla lepszego kontaktu).
• Jaki jest kolor złączki? Złączka jest w kolorze pomarańczowym (wg oznaczenia OR – orange), co ułatwia wizualne odróżnienie od standardowych szarych złączek w szafie.
• Czy można łączyć przewody o różnych przekrojach w jednej złączce? Złączka posiada jeden otwór dla przewodu o przekroju do 1,5 mm², dlatego do każdego otworu można podłączyć tylko jeden przewód. Do łączenia przewodów o różnych przekrojach zaleca się stosowanie złączek wielopoziomowych lub rozdzielaczy.
