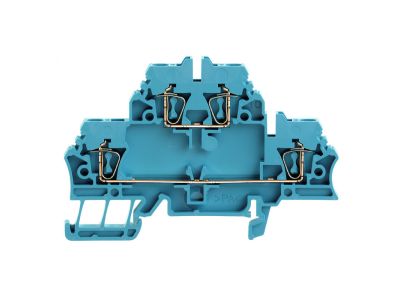

Złączka szynowa przelotowa, sprężynowa, niebieska ZDK 2.5 BL | 1678630000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 2.5 BL (symbol 1678630000) to niebieskie złącze sprężynowe przeznaczone do pracy w rozdzielnicach. Przystosowana do przewodów o przekroju do 2,5 mm², wytrzymuje napięcie 500 V i prąd 20 A – zapewnia bezpieczne i niezawodne połączenie w obwodach o podwyższonym napięciu i obciążeniu. Kompaktowa konstrukcja umożliwia montaż na szynie TH35.

• Technologia sprężynowa: szybkie i pewne zaciskanie przewodów bez użycia narzędzi – oszczędność czasu przy instalacji.
• Przekrój 2,5 mm²: optymalna wydajność prądowa i napięciowa – praca w obwodach 20 A/500 V bez ryzyka przegrzania.
• Kolor niebieski: zgodność z oznaczeniami dla przewodu neutralnego (N) – ułatwia identyfikację w rozdzielnicy.
• Przystosowanie do przewodu ochronnego (PE): dedykowana do zastosowań ochronnych – zwiększa bezpieczeństwo instalacji.
• Montaż na szynie TH35: standardowy system mocowania – łatwa i stabilna instalacja w rozdzielnicach modułowych.

Zgodność z Normami

Złączka ZDK 2.5 BL spełnia wymagania europejskich norm dotyczących złączek szynowych oraz posiada certyfikację CE. Jej konstrukcja i parametry są zgodne z obowiązującymi standardami bezpieczeństwa w instalacjach elektrycznych.

Zastosowanie

Złączka przelotowa znajduje zastosowanie w rozdzielnicach, szafach sterowniczych oraz w systemach automatyki budynkowej. Szczególnie polecana do:

• Wykonywania połączeń przewodu ochronnego (PE) w obwodach końcowych.
• Tworzenia mostków szynowych w rozdzielnicach modułowych do 20 A.
• Łączenia przewodów w instalacjach oświetleniowych i gniazd wtykowych przy napięciu 500 V.
• Zastosowań w systemach sterowania i automatyki (PLC, przekaźniki) – szybkie łączenie przewodów sygnałowych.

Wskazówki Montażowe

Montaż złączki musi wykonać wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Złączkę należy zamocować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przewody zaciskać za pomocą dźwigni sprężynowej – siła docisku jest zoptymalizowana, nie wymaga dodatkowego narzędzia. Przekrój przewodu (maks. 2,5 mm²) dobrać do zabezpieczenia nadprądowego obwodu. Prace wykonywać z zachowaniem norm bezpieczeństwa.

FAQ

• Do czego służy złączka ZDK 2.5 BL? Jest to złączka szynowa przelotowa ze stykiem sprężynowym, przeznaczona do łączenia przewodów w rozdzielnicach, szczególnie jako zacisk ochronny (PE) lub neutralny (N).
• Jaki przekrój przewodu mogę podłączyć? Złączka przyjmuje przewody o przekroju do 2,5 mm². Nie należy przekraczać tego zakresu, aby zachować bezpieczeństwo połączenia.
• Czy złączka nadaje się do przewodu ochronnego? Tak, niebieski kolor i parametry (20 A, 500 V) pozwalają na stosowanie jej jako zacisku przewodu ochronnego (PE) w instalacjach niskiego napięcia.
