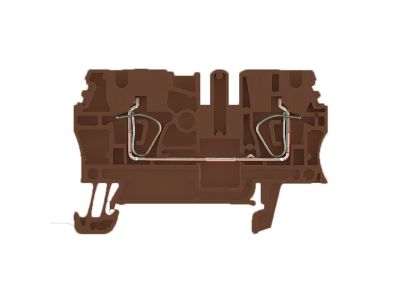

Złączka szynowa przelotowa, sprężynowa, brązowa ZDU 2.5 BR | 1683300000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa sprężynowa, model ZDU 2.5 BR (symbol 1683300000), przeznaczona do montażu na szynie TH35 (DIN). Dzięki technologii sprężynowej umożliwia bezobsługowe i pewne łączenie przewodów o przekroju do 2,5 mm² bez użycia narzędzi, co skraca czas instalacji. Brązowy kolor ułatwia identyfikację w rozdzielnicy.

• Technologia sprężynowa: pozwala na szybkie i bezpieczne podłączenie przewodów bez konieczności dokręcania śrub – eliminuje ryzyko poluzowania połączenia.
• Przekrój przyłącza 2,5 mm²: dedykowany do standardowych obwodów oświetleniowych, gniazd wtyczkowych i sterowania – optymalny balans między obciążalnością a wymaganą przestrzenią w szafie.
• Montaż na szynie DIN TH35: zgodny z typowym wyposażeniem rozdzielnic i szaf sterowniczych – łatwa integracja z istniejącą aparaturą.
• Kompaktowa budowa: zajmuje minimalną szerokość modułu (standardowo 1 moduł 17,5 mm lub mniej) – oszczędność miejsca na szynie.
• Kolor brązowy: ułatwia wizualne rozróżnienie funkcji (np. faza, przewód neutralny) bez dodatkowego oznaczania.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz standardu DIN dla aparatury modułowej. Posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Złączka szynowa przelotowa sprężynowa ZDU 2.5 BR znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezśrubowe łączenie przewodów w rozdzielnicach i szafach sterowniczych.

• Łączenie przewodów fazowych, neutralnych i ochronnych w rozdzielnicach budynkowych.
• Tworzenie punktów rozgałęźnych w obwodach oświetlenia i gniazd wtyczkowych.
• Podłączanie czujników, siłowników i elementów automatyki w szafach sterowniczych.
• Wykorzystanie w instalacjach tymczasowych (np. place budowy) dzięki szybkiemu montażowi i demontażowi.

Wskazówki Montażowe

Montaż i użytkowanie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody wkłada się do gniazd sprężynowych – nie wymagają one użycia narzędzi. Dla przewodów o przekroju maksymalnym (2,5 mm²) należy użyć odpowiedniej końcówki lub odizolować żyłę na długość ok. 10 mm. Nie przekraczać dopuszczalnego obciążenia prądowego wynikającego z przekroju przewodu (dobór zgodnie z normą instalacyjną). System sprężynowy nie wymaga dokręcania, jednak zaleca się sprawdzenie pewności osadzenia przewodu lekkim pociągnięciem.

FAQ

• Czy złączka wymaga użycia narzędzi do podłączenia przewodu? Nie, technologia sprężynowa pozwala na beznarzędziowe wkładanie przewodu – wystarczy odizolować żyłę i wsunąć do gniazda.
• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, co odpowiada typowemu stopniowi ochrony IP20 dla aparatury modułowej (w warunkach normalnych). W danych producenta nie podano konkretnej wartości dla samego elementu.
• Czy złączka jest przystosowana do przewodów linkowych? Tak, gniazda sprężynowe akceptują zarówno przewody sztywne, jak i linkowe (w przypadku cienkich linek zaleca się stosowanie tulejek zaciskowych).
