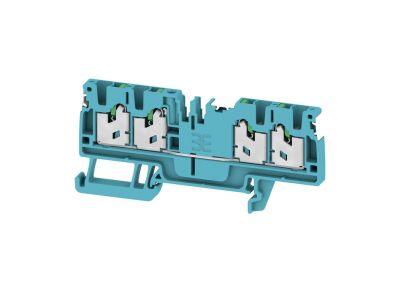

Złączka szynowa przelotowa S4C 2.5 DL BL SNAP IN seria S | 2863010000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa S4C 2.5 DL BL SNAP IN z serii S to zaawansowane rozwiązanie do wykonywania trwałych i pewnych połączeń przewodów w rozdzielnicach elektrycznych. Przeznaczona do szyn DIN, umożliwia szybki montaż metodą "wcisnij-wyjmij" (SNAP IN). Blokada typu DL zapewnia stabilizację połączenia, a przekrój 2,5 mm² gwarantuje optymalną obciążalność prądową.

• Przekrój 2,5 mm²: Standardowe połączenia w instalacjach domowych i przemysłowych, kompatybilne z większością przewodów stosowanych w rozdzielnicach.
• Blokada DL (Direct Lock): Zapewnia mechaniczną stabilizację połączenia, eliminując ryzyko poluzowania się zacisku podczas eksploatacji.
• System SNAP IN: Szybki montaż i demontaż bez użycia narzędzi – idealne rozwiązanie przy częstych modyfikacjach instalacji.
• Kolor czarny (BL): Estetyczny wygląd, jednolity z aparaturą modułową, ułatwiający identyfikację w rozdzielnicy.
• Przeznaczona do szyn DIN: Kompatybilna z szynami montażowymi o standardowych wymiarach, stosowana w szafach sterowniczych i rozdzielniach.

Zgodność z Normami

Złączka szynowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych w rozdzielnicach. Posiada oznaczenie CE oraz certyfikację zgodnie z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej.

Zastosowanie

Złączka szynowa S4C 2.5 DL BL SNAP IN znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane są szybkie, pewne i modyfikowalne połączenia przewodów.

• W rozdzielnicach domowych i przemysłowych – do łączenia przewodów fazowych, neutralnych i ochronnych.
• W szafach sterowniczych maszyn i urządzeń – zapewnia trwałe połączenia przy częstych zmianach konfiguracji obwodów.
• W systemach automatyki budynkowej – do łatwej wymiany lub dodawania nowych obwodów.
• W remontowanych instalacjach – szybka wymiana zużytych złączek bez konieczności wymiany całej szyny.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Prace należy wykonywać przy odłączonym napięciu. Złączkę należy wsunąć na szynę DIN, a następnie nacisnąć do momentu wyraźnego zatrzaśnięcia się blokady DL. Podłączany przewód należy wprowadzić do zacisku, upewniając się o prawidłowym osadzeniu. Moment dokręcania nie jest wymagany dzięki systemowi blokady. Po montażu zaleca się wizualne sprawdzenie pewności połączenia.

FAQ

• Czy złączka nadaje się do przewodów o innych przekrojach? Złączka zaprojektowana jest dla przewodów o przekroju 2,5 mm². Stosowanie innych przekrojów może prowadzić do nieprawidłowego działania i zagrożenia pożarowego.
• Jakie jest maksymalne obciążenie prądowe złączki? Maksymalne obciążenie prądowe nie zostało określone w danych produktu. Zaleca się stosowanie zgodnie z normami instalacyjnymi i specyfikacją techniczną przewodów.
• Czy złączka może być stosowana w środowiskach o podwyższonej wilgotności? Stopień ochrony IP nie został określony. Złączka przeznaczona jest do stosowania w suchych pomieszczeniach wewnętrznych.
