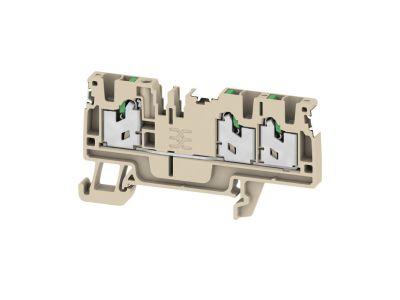

Złączka szynowa przelotowa S3C 2.5 DL SNAP IN seria S | 2862970000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa S3C 2.5 DL SNAP IN seria S to element łączący przeznaczony do montażu na szynie TH35 (35 mm). Złącze zaprojektowane w technologii snap-in umożliwia szybki i pewny montaż bez użycia dodatkowych narzędzi. Przeznaczone do przewodów o przekroju 2,5 mm², zapewnia stabilne i bezpieczne połączenia w instalacjach elektrycznych.

• Przekrój przewodu 2,5 mm²: Optymalny dla większości obwodów oświetleniowych i gniazd w instalacjach domowych oraz przemysłowych.
• Technologia snap-in: Szybki i pewny montaż – wystarczy wcisnąć złączkę na szynę, eliminując potrzebę stosowania śrub.
• Konstrukcja przelotowa: Umożliwia kontynuację obwodu bez konieczności dodatkowych połączeń, co upraszcza okablowanie.
• Materiał wysokiej jakości: Zapewnia długą żywotność połączenia i odporność na korozję.
• Zgodność z szyną TH35: Pasuje do standardowych szyn montażowych w szafach rozdzielczych i tablicach elektrycznych.

Zgodność z Normami

Złączka spełnia wymagania norm europejskich dotyczących bezpieczeństwa połączeń elektrycznych. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi dotyczącymi wyposażenia elektrycznego.

Zastosowanie

Złączka szynowa S3C 2.5 DL SNAP IN seria S znajduje szerokie zastosowanie w instalacjach elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym.

• Łączenie przewodów w obwodach oświetleniowych i gniazd w tablicach rozdzielczych.
• Montaż w szafach sterowniczych i rozdzielczych jako element ułatwiający organizację okablowania.
• Stosowanie w instalacjach domowych i biurowych do szybkiego i niezawodnego łączenia przewodów.
• Zastosowanie w przemysłowych szafach sterowniczych, gdzie wymagana jest szybkość i niezawodność połączeń.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Złączkę należy wcisnąć na szynę TH35 do całkowitego zablokowania – charakterystyczny „klik” potwierdza prawidłowy montaż. Przewody należy wprowadzić zgodnie z oznaczeniami na złączce, zwracając uwagę na prawidłowy kierunek. Po montażu zaleca się wizualne sprawdzenie poprawności połączenia.

FAQ

• Czy złączka nadaje się do przewodów o innym przekroju? Złączka przeznaczona jest wyłącznie do przewodów o przekroju 2,5 mm². Stosowanie przewodów o innym przekroju może prowadzić do nieprawidłowego działania i zagrożenia pożarowego.
• Czy złączka może być stosowana w instalacjach na zewnątrz? Złączka nie posiada określonego stopnia ochrony IP w dostępnych danych. Zaleca się stosowanie wyłącznie w suchych, wewnętrznych pomieszczeniach.
• Jakie narzędzia są potrzebne do montażu? Montaż złączki nie wymaga dodatkowych narzędzi – technologia snap-in pozwala na szybki i pewny montaż ręczny.
