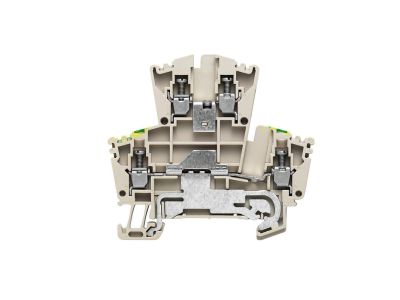

Złączka szynowa przelotowa ochronna, WDK 2.5DU-PE, śrubowa, ciemnobeżowa | 1036400000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna oznaczona symbolem WDK 2.5DU-PE (nr katalogowy 1036400000) to element przeznaczony do bezpiecznego prowadzenia przewodów ochronnych w instalacjach elektrycznych. Wyposażona w zacisk śrubowy, umożliwia pewne przyłączenie przewodu o przekroju do 2,5 mm². Kolor ciemnobeżowy ułatwia identyfikację jako złączki PE. Aparatura montowana jest na szynie TH35 (DIN).

• Typ złącza: przelotowe, ochronne (PE) – zapewnia ciągłość przewodu ochronnego w szynie rozdzielczej, zwiększając bezpieczeństwo instalacji.
• Zacisk śrubowy: gwarantuje trwałe i pewne połączenie przewodu – łatwy montaż przy użyciu standardowego wkrętaka.
• Przekrój przewodu: do 2,5 mm² – odpowiedni dla typowych żył ochronnych w obwodach elektrycznych.
• Kolor ciemnobeżowy: zgodny z konwencją oznaczania zacisków ochronnych – szybka identyfikacja bez ryzyka pomyłki.
• Montaż na szynie TH35: umożliwia szybkie mocowanie w rozdzielnicach i szafach sterowniczych bez dodatkowych narzędzi.

Zgodność z Normami

Złączka spełnia wymagania odpowiednich norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Złączka przeznaczona jest do wykonywania połączeń ochronnych w instalacjach elektrycznych niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Łączenie przewodów ochronnych (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie szyny ochronnej w szafach sterowniczych i rozdzielczych.
• Punkt przyłączeniowy dla przewodów uziemiających w systemach automatyki budynkowej.
• Element ochronny w obwodach sterowania i sygnalizacji.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Aparaturę należy mocować na szynie montażowej TH35 (DIN) zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moment dokręcania zacisków śrubowych oraz przekrój przewodów dobierz zgodnie z dokumentacją techniczną – dla modelu WDK 2.5DU-PE maksymalny przekrój wynosi 2,5 mm². Po montażu sprawdź poprawność i pewność połączenia.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Złączka przeznaczona jest do przewodów miedzianych (Cu) o przekroju do 2,5 mm². Do przewodów aluminiowych należy stosować odpowiednie złączki dedykowane.
• Jaki jest stopień ochrony IP złączki? Jako element modułowy montowany w rozdzielnicy złączka nie posiada własnego stopnia IP. Stopień ochrony zapewnia obudowa rozdzielnicy – standardowo aparatura modułowa od strony czołowej ma IP20.
• Czy złączka jest podświetlana? Nie, jest to złączka ochronna bez jakiegokolwiek podświetlenia. Służy wyłącznie do prowadzenia przewodu ochronnego.
