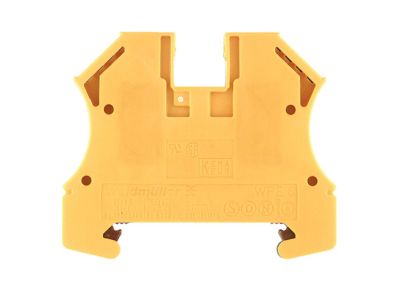

złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 6 | 1010200000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna WPE 6 o numerze katalogowym 1010200000 to profesjonalne rozwiązanie od renomowanego producenta Weidmuller, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Produkt charakteryzuje się charakterystyczną, żółto-zieloną obudową, która jednoznacznie identyfikuje go jako element systemu ochrony przeciwporażeniowej (PE). Wykorzystanie sprawdzonego systemu złącza śrubowego gwarantuje trwały i odporny na wstrząsy styk elektryczny.

• Przekrój znamionowy: Możliwość podłączenia przewodów o przekroju do 6 mm² pozwala na bezpieczne odprowadzanie prądów zwarciowych i wyrównawczych.
• Wytrzymałość prądowa: Krótkotrwała wytrzymałość prądowa wynosząca aż 1920 A (dla 6 mm²) świadczy o wyjątkowej solidności konstrukcji wewnętrznej.
• Materiał izolacyjny: Wykonana z wysokiej jakości tworzywa Wemid, które jest odporne na wysokie temperatury i posiada klasę palności V-0 według UL 94.
• Montaż na szynie: Złączka jest w pełni kompatybilna ze standardową szyną montażową DIN TS 35, co ułatwia integrację w rozdzielnicach.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go zdatnym do użytku w najbardziej wymagających aplikacjach przemysłowych. Złączka spełnia wymagania normy IEC 60947-7-2, która precyzuje parametry dla listew zaciskowych do przewodów ochronnych. Dzięki temu inżynierowie i projektanci mają pewność, że system uziemienia zachowa ciągłość elektryczną nawet w ekstremalnych warunkach eksploatacyjnych.

Zastosowanie

Złączka WPE 6 znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie szaf sterowniczych, rozdzielnic niskiego napięcia oraz systemach automatyki przemysłowej. Jest kluczowym elementem wszędzie tam, gdzie wymagane jest skuteczne uziemienie urządzeń i maszyn. Dzięki swojej konstrukcji idealnie sprawdza się w:

• Instalacjach zasilających w obiektach przemysłowych i komercyjnych.
• Systemach sterowania procesami technologicznymi.
• Infrastrukturze energetycznej wymagającej niezawodnych połączeń ochronnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zachowania parametrów ochronnych złączki. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na odpowiedniej długości, aby zapewnić pełny kontakt w zacisku śrubowym bez ryzyka zwarcia.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z momentem zalecanym przez producenta, co zapobiega luzowaniu się połączenia pod wpływem drgań.
• Mocowanie do szyny: Złączka ochronna WPE 6 posiada metalową stopkę, która po zatrzaśnięciu na szynie DIN i dokręceniu śruby środkowej tworzy bezpośrednie połączenie elektryczne z szyną (pełniącą rolę szyny zbiorczej PE).

FAQ

• Czy złączka WPE 6 wymaga stosowania końcówek tulejkowych? Choć złącze śrubowe Weidmuller pozwala na montaż przewodów typu drut i linka bezpośrednio, stosowanie tulejek izolowanych jest zalecane w celu ochrony splotów linki i ułatwienia wielokrotnego montażu.
• Jaka jest główna różnica między WPE 6 a standardową złączką przelotową? Złączka WPE 6 posiada galwaniczne połączenie z szyną montażową, co pozwala na wykorzystanie szyny DIN jako przewodu ochronnego, podczas gdy standardowe złączki są od niej odizolowane.
• Czy produkt jest odporny na trudne warunki środowiskowe? Tak, materiał Wemid charakteryzuje się wysoką stabilnością termiczną i odpornością na starzenie, co jest kluczowe w długofalowej eksploatacji przemysłowej.
