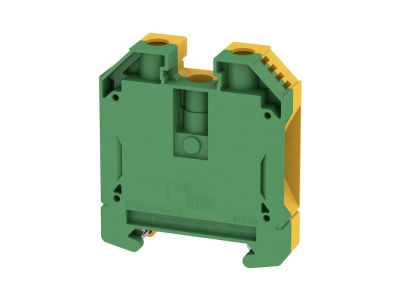

Złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 35 | 1010500000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna WPE 35 od renomowanego producenta Weidmuller to fundament bezpiecznej instalacji elektrycznej w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się charakterystyczną, żółto-zieloną kolorystyką, która jednoznacznie identyfikuje go jako element systemu ochrony przeciwporażeniowej. Wykorzystanie sprawdzonego systemu złącza śrubowego gwarantuje trwały i odporny na wstrząsy styk elektryczny, co jest kluczowe w wymagających środowiskach przemysłowych.

• Przekrój znamionowy: Przekrój wynoszący 35 mm² pozwala na bezpieczne odprowadzanie prądów zwarciowych i zapewnia stabilność mechaniczną połączenia.
• Wytrzymałość prądowa: Złączka została zaprojektowana do wytrzymywania krótkotrwałych prądów o natężeniu do 4200 A (dla 35 mm²), co potwierdza jej wysoką odporność termiczną i mechaniczną.
• Materiał izolacyjny: Wykonana z wysokiej jakości tworzywa Wemid, które posiada klasę palności V-0 według normy UL 94, co minimalizuje ryzyko rozprzestrzeniania się ognia.
• Montaż na szynie: Produkt jest w pełni kompatybilny ze standardową szyną montażową DIN TS 35, co ułatwia integrację z istniejącymi systemami.

Zgodność z Normami

Złączka WPE 35 spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa. Jest zgodna z normą IEC 60947-7-2, która precyzuje wymagania dla listew zaciskowych do przewodów ochronnych. Dzięki certyfikacji uznanych jednostek badawczych, produkt może być stosowany w instalacjach na całym świecie, zapewniając pełną zgodność z dyrektywami niskonapięciowymi oraz standardami bezpieczeństwa maszynowego.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, energetyce oraz automatyce przemysłowej. Jest niezbędnym elementem przy tworzeniu punktów wspólnych dla przewodów ochronnych PE w rozdzielnicach głównych i obiektowych. Dzięki swojej solidnej konstrukcji, złączka WPE 35 doskonale sprawdza się w aplikacjach wymagających wysokiej niezawodności, takich jak systemy zasilania awaryjnego, linie produkcyjne oraz infrastruktura krytyczna.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do zachowania parametrów ochronnych złączki. Należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą (zgodnie z dokumentacją techniczną producenta), aby zapewnić optymalny docisk przewodu bez ryzyka uszkodzenia gwintu.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek kablowych dla przewodów typu linka, co zapobiega rozwarstwianiu się żył i zwiększa powierzchnię styku.
• Mocowanie do szyny: Złączka ochronna WPE 35 posiada metalową stopkę, która po zatrzaśnięciu na szynie DIN tworzy z nią połączenie elektryczne, pełniąc funkcję szyny wyrównawczej.

FAQ

Czy złączka WPE 35 wymaga stosowania płytek końcowych?
Tak, dla zachowania odpowiedniego stopnia ochrony i izolacji między sąsiednimi złączkami fazowymi, zaleca się stosowanie dedykowanych płyt zamykających na końcu szeregu listew.

Czy produkt jest odporny na wibracje?
Tak, system śrubowy Weidmuller został zaprojektowany tak, aby zapobiegać samoczynnemu odkręcaniu się pod wpływem drgań, co czyni go idealnym do zastosowań w przemyśle ciężkim.

Jaki jest zakres temperatur pracy dla tej złączki?
Złączki wykonane z materiału Wemid mogą pracować w szerokim zakresie temperatur, zazwyczaj od -50°C do +120°C, co pozwala na ich montaż w trudnych warunkach środowiskowych.
