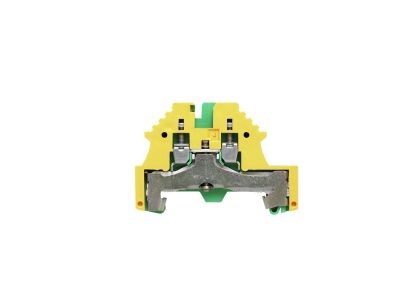

Złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 2.5N | 1016200000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna WPE 2.5N (symbol 1016200000) to śrubowe złącze przeznaczone do prowadzenia przewodu ochronnego (PE). Dzięki przekrojowi 2,5 mm² i prądowi znamionowemu 300 A (dla tego przekroju) zapewnia bezpieczne i niezawodne połączenie w obwodach ochronnych. Żółto-zielona kolorystyka ułatwia identyfikację wizualną w rozdzielnicy, a montaż na szynie TH35 (standard DIN) gwarantuje szybką instalację.

• Przekrój 2,5 mm²: Umożliwia podłączenie przewodów o odpowiedniej średnicy do zastosowań w instalacjach ochronnych, zapewniając niską rezystancję połączenia.
• Prąd znamionowy 300 A (przy 2,5 mm²): Wysoka obciążalność prądowa pozwala na bezpieczne odprowadzanie prądów zwarciowych i przeciążeniowych bez ryzyka przegrzania.
• Połączenie śrubowe: Zapewnia pewny i trwały styk elektryczny, łatwy w montażu i demontażu przy użyciu standardowego wkrętaka.
• Kolor żółto-zielony: Standardowe oznaczenie przewodu ochronnego zgodne z IEC, ułatwiające identyfikację wizualną i spełniające wymogi przepisów.
• Montaż na szynie TH35: Szybki i wygodny montaż w rozdzielnicach modułowych, zgodny z systemem DIN, oszczędza czas instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. W dostarczonej dokumentacji nie podano szczegółowych numerów norm, jednak standard wykonania odpowiada wymaganiom dla sprzętu instalacyjnego niskiego napięcia.

Zastosowanie

Złączka szynowa ochronna WPE 2.5N znajduje zastosowanie w systemach elektrycznych, gdzie wymagane jest bezpieczne połączenie przewodów ochronnych. Oto typowe scenariusze użycia:

• Połączenie przewodów PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału przewodu ochronnego w instalacjach TN-S, TN-C-S.
• Wykorzystanie w systemach wyrównania potencjałów oraz połączeń uziemiających.
• Montaż w szafach sterowniczych i pulpitach operatorskich dla zapewnienia bezpieczeństwa użytkowników.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę montuje się na szynie TH35 (DIN). Przekrój przewodu dobierz do prądu obciążenia – w tym przypadku zalecany przekrój to 2,5 mm². Moment dokręcania śrub stosuj zgodnie z dokumentacją producenta (jeśli nie podano, dokręcaj z wyczuciem, nie powodując odkształceń przewodu). Po zakończeniu montażu sprawdź poprawność połączenia.

FAQ

• Czy złączka nadaje się do montażu na standardowej szynie DIN? Tak, złączka szynowa WPE 2.5N jest przystosowana do montażu na szynie TH35 (35 mm), co jest standardem w rozdzielnicach modułowych.
• Jaki maksymalny przekrój przewodu można podłączyć? Producent specyfikuje przekrój 2,5 mm² jako optymalny dla prądu 300 A. Należy stosować przewody o odpowiedniej średnicy dla danego zastosowania.
• Czy złączka wymaga specjalnych narzędzi do montażu? Do połączenia śrubowego wystarczy standardowy wkrętak. Należy jednak zwrócić uwagę na odpowiedni moment dokręcania – w razie wątpliwości sprawdź dokumentację techniczną producenta.
