Złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 2.5 | 1010000000 Weidmuller

Opis i Kluczowe Cechy

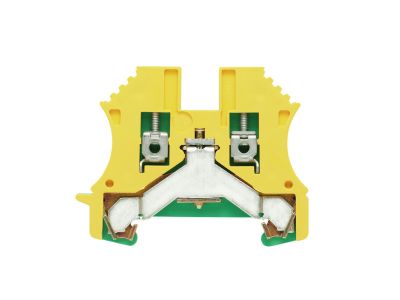

Złączka szynowa przelotowa ochronna WPE 2.5 od renomowanego producenta Weidmuller to fundament bezpiecznej instalacji elektrycznej. Produkt został zaprojektowany z myślą o zapewnieniu najwyższej jakości połączenia wyrównawczego w szafach sterowniczych i rozdzielnicach. Wykorzystanie sprawdzonego systemu złącza śrubowego gwarantuje trwały docisk przewodu, co minimalizuje rezystancję przejścia i eliminuje ryzyko poluzowania się styku pod wpływem drgań. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne odprowadzanie prądów zwarciowych, a krótkotrwała wytrzymałość prądowa na poziomie 300 A (dla 2,5 mm²) świadczy o wysokiej odporności termicznej i mechanicznej elementu. Charakterystyczna żółto-zielona obudowa ułatwia szybką identyfikację funkcji ochronnej (PE) wewnątrz rozdzielnicy.

• System śrubowy: Zapewnia maksymalną siłę docisku i długofalową niezawodność połączenia.
• Przekrój 2,5 mm²: Optymalny dla standardowych obwodów sterowniczych i zasilających.
• Wysoka obciążalność: Wytrzymałość prądowa 300 A gwarantuje bezpieczeństwo w sytuacjach awaryjnych.
• Kompaktowa budowa: Pozwala na oszczędność miejsca na szynie montażowej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Złączka WPE 2.5 spełnia rygorystyczne wymagania międzynarodowych norm dotyczących osprzętu elektroinstalacyjnego. Jest w pełni zgodna z normą IEC 60947-7-2, która określa wymagania dla listew zaciskowych do przewodów ochronnych z miedzi. Dzięki zastosowaniu materiałów izolacyjnych najwyższej klasy, produkt posiada wysoką odporność na prądy pełzające oraz spełnia normy palności, co jest kluczowe dla bezpieczeństwa pożarowego obiektów przemysłowych i komercyjnych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest niezastąpiony w budowie maszyn, systemach automatyki przemysłowej oraz w rozdzielnicach budynkowych. Dzięki swojej konstrukcji, złączka WPE 2.5 idealnie nadaje się do tworzenia wspólnego punktu odniesienia dla przewodów ochronnych, zapewniając skuteczną ochronę przeciwporażeniową poprzez pewne połączenie z szyną nośną pełniącą rolę szyny zbiorczej PE.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie DIN (TS 35). Aby zapewnić optymalne parametry pracy, należy przestrzegać zalecanego momentu dokręcania śruby zaciskowej, co zapobiega uszkodzeniu gwintu przy jednoczesnym zachowaniu gazoszczelności styku. Przewód o przekroju 2,5 mm² powinien być odizolowany na odpowiedniej długości, a w przypadku stosowania linek, zaleca się użycie tulejek zaciskowych. Złączka posiada metalową stopkę, która po zatrzaśnięciu na szynie automatycznie tworzy połączenie elektryczne z uziemionym profilem montażowym.

FAQ

• Czy złączka WPE 2.5 wymaga dodatkowych akcesoriów do połączenia z szyną? Nie, złączka posiada zintegrowaną stopkę kontaktową, która po dokręceniu śruby montażowej zapewnia bezpośrednie połączenie elektryczne z szyną DIN.
• Jaki jest główny kolor obudowy? Zgodnie ze standardami bezpieczeństwa, obudowa jest wykonana w kolorze żółto-zielonym, co jednoznacznie wskazuje na funkcję ochronną przewodu.
• Czy można stosować ją z przewodami typu linka? Tak, złącze śrubowe umożliwia montaż zarówno drutów, jak i linek, przy czym dla linek rekomendowane jest stosowanie tulejek izolowanych.
