Złączka szynowa przelotowa ochronna, śrubowa, żółto-zielona WPE 1.5/R3.5 | 1798460000 Weidmuller

Opis i Kluczowe Cechy

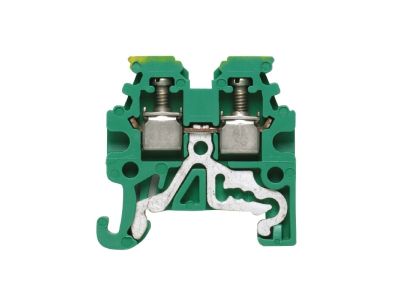

Złączka szynowa przelotowa ochronna oznaczona symbolem 1798460000, z serii WPE 1.5/R3.5, to element instalacji elektrycznej przeznaczony do bezpiecznego łączenia przewodów ochronnych (PE). Wykonana w kolorze żółto-zielonym, co ułatwia szybką identyfikację funkcji ochronnej. Konstrukcja śrubowa umożliwia pewne i trwałe połączenie przewodów. Przeznaczona do montażu na standardowej szynie TH35 (DIN) w rozdzielnicach modułowych.

• Funkcja ochronna (PE): Złączka służy wyłącznie do przyłączania przewodów ochronnych, zapewniając ciągłość połączenia i bezpieczeństwo użytkowania.
• Kolor żółto-zielony: Zgodny z międzynarodowym oznaczeniem przewodów ochronnych, co minimalizuje ryzyko pomyłki podczas montażu i serwisu.
• Śrubowy zacisk: Umożliwia solidne, odporne na wibracje połączenie przewodów – prosty montaż i demontaż przy użyciu standardowego wkrętaka.
• Przelotowa konstrukcja: Pozwala na łączenie wielu przewodów w jednym punkcie, ułatwiając prowadzenie szyny PE w rozdzielnicy.
• Montaż na szynie TH35: Kompatybilność z najpopularniejszym systemem szyn DIN stosowanym w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich dla osprzętu do szyn DIN i posiada certyfikat CE. Jej konstrukcja jest zgodna z zasadami bezpieczeństwa dla urządzeń w rozdzielnicach niskiego napięcia.

Zastosowanie

Dzięki dedykowanej funkcji ochronnej, złączka znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne prowadzenie przewodów ochronnych PE w instalacjach elektrycznych.

• Tworzenie szyny ochronnej (PE) w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie przewodów uziemiających oraz połączeń wyrównawczych w obwodach ochronnych.
• Punkty przyłączeniowe dla przewodów PE przy aparaturze modułowej (styczniki, wyłączniki, przekładniki).
• Instalacje w budynkach mieszkalnych, biurowych i przemysłowych wymagające szybkiej identyfikacji przewodów ochronnych.

Wskazówki Montażowe

Montaż złączki oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie DIN TH35, a przewody podłączyć do zacisków śrubowych, dokręcając z momentem obrotowym zgodnym z dokumentacją producenta. Przekrój przyłączanych przewodów należy dobrać do obciążenia oraz wymogów ochrony przeciwporażeniowej. Przed załączeniem napięcia sprawdzić poprawność połączeń.

FAQ

• Jaki stopień ochrony ma ta złączka? Producent nie precyzuje stopnia IP. Aparatura modułowa montowana na szynie TH35 wewnątrz rozdzielnicy ma zazwyczaj stopień ochrony IP20 (ochrona przed dostępem palcem i ciałami stałymi ≥12,5 mm). Dokładną wartość należy potwierdzić w dokumentacji technicznej.
• Czy złączka nadaje się do łączenia przewodów różnych przekrojów? Tak, konstrukcja przelotowa umożliwia jednoczesne podłączenie kilku przewodów. Maksymalny przekrój i ilość przewodów określa producent w karcie katalogowej – dla tego modelu (WPE 1.5) typowo przewody o przekroju do 1,5 mm² (zaleca się sprawdzenie w instrukcji).
• Wymaga oddzielnego uziemia? Nie. Złączka sama w sobie jest elementem szyny ochronnej – służy do przyłączenia przewodów PE. Należy ją podłączyć bezpośrednio do szyny ochronnej rozdzielnicy, która jest uziemiona.
