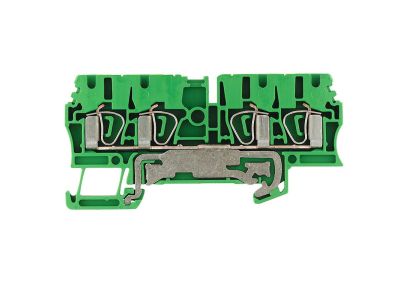

Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZPE 2.5/4AN | 1608660000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna (PE) w kolorze żółto-zielonym, oznaczona symbolem ZPE 2.5/4AN (nr katalogowy 1608660000), przeznaczona do szybkiego i niezawodnego łączenia przewodów ochronnych w rozdzielnicach elektrycznych. Zastosowanie zacisków sprężynowych skraca czas montażu i zapewnia trwałe połączenie bez użycia narzędzi. Cztery punkty przyłączeniowe (4 przewody) pozwalają na wygodne rozgałęzianie obwodu ochronnego przy zachowaniu porządku w szafie.

• Zacisk sprężynowy (bezśrubowy): szybki montaż przewodów 0,5–2,5 mm² bez dokręcania, eliminuje ryzyko poluzowania połączenia pod wpływem wibracji.
• 4 punkty przyłączeniowe (4AN): umożliwia podłączenie do czterech przewodów ochronnych, co ułatwia rozdzielanie i łączenie obwodów PE w rozdzielnicy.
• Kolor żółto-zielony: jednoznaczna identyfikacja przewodu ochronnego zgodnie z normami kolorystycznymi, co zwiększa bezpieczeństwo podczas montażu i serwisu.
• Mocowanie na szynę TH35 (DIN): szybki zatrzask do standardowej szyny montażowej, nie wymaga dodatkowych elementów mocujących.
• Przekrój nominalny 2,5 mm²: przystosowany dla przewodów o przekroju od 0,5 do 2,5 mm², co pokrywa większość typowych zastosowań w obwodach ochronnych.

Zgodność z Normami

Złączka szynowa ZPE 2.5/4AN została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz wymaganiami dyrektywy niskonapięciowej. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa. Produkt przeznaczony do stosowania w instalacjach elektrycznych wykonywanych zgodnie z normą IEC/EN 61439 (rozdzielnice) oraz IEC/EN 60364 (instalacje niskiego napięcia).

Zastosowanie

Złączka ochronna sprężynowa ZPE 2.5/4AN jest elementem systemu wyrównania potencjałów i uziemienia w rozdzielnicach budynkowych oraz przemysłowych. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne łączenie przewodów ochronnych PE.

• W rozdzielnicach głównych i podrozdzielnicach – do łączenia szyny PE z przewodami odpływowymi.
• W szafach sterowniczych i automatyce – jako punkt przyłączeniowy dla ochronnych przewodów wyrównawczych.
• W instalacjach oświetleniowych i gniazd wtyczkowych – do tworzenia sieci ochronnej.
• W systemach fotowoltaicznych i ładowania pojazdów – do uziemienia konstrukcji i urządzeń.

Wskazówki Montażowe

Montaż złączki szynowej ZPE 2.5/4AN może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Złączkę należy zatrzasnąć na szynie montażowej TH35 (DIN) w odpowiednim module rozdzielnicy. Przewody o przekroju 0,5–2,5 mm² (idealnie: 2,5 mm²) wkładać do otworów zacisków sprężynowych – docisk sprężyny następuje automatycznie. Nie dokręcać żadnych śrub. Przed włączeniem napięcia sprawdzić poprawność połączeń oraz ciągłość przewodu ochronnego.

FAQ

• Jakie normy spełnia ten produkt? Produkt spełnia wymagania normy EN 61439 oraz posiada oznaczenie CE.
• Jaki stopień ochrony IP ma złączka? Złączka szynowa przeznaczona jest do montażu wewnątrz rozdzielnicy, dlatego jej stopień ochrony IP nie jest definiowany oddzielnie – o ochronie przed dotykiem i pyłem decyduje obudowa rozdzielnicy.
• Jaki jest tryb pracy styku – zwierny czy rozwierny? Złączka nie zawiera styków elektrycznych – pełni funkcję wyłącznie łączeniową (przewód-przewód) dla obwodów ochronnych PE, bez elementów ruchomych.
