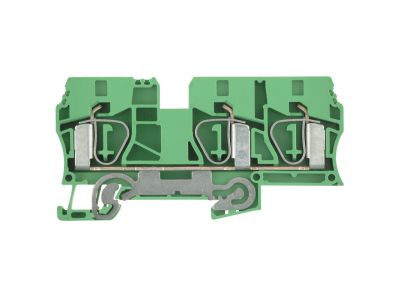

Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZPE 10/3AN | 1767670000 Weidmuller

Opis i Kluczowe Cechy

Symbol ZPE 10/3AN to złączka szynowa przelotowa ochronna z systemem zacisków sprężynowych. Kolor żółto-zielony jednoznacznie identyfikuje ją jako element do przewodów ochronnych PE. Dzięki konstrukcji sprężynowej montaż jest szybki i bezobsługowy, co skraca czas instalacji w rozdzielnicach.

• Sprężynowy system zacisków: umożliwia szybkie i niezawodne podłączenie przewodów bez użycia narzędzi, redukując ryzyko błędów montażowych.
• Kolor żółto-zielony: zgodny z międzynarodowym oznaczeniem przewodu ochronnego PE, ułatwia identyfikację i spełnia wymogi bezpieczeństwa.
• Konstrukcja przelotowa: pozwala na łączenie wielu przewodów w jednym punkcie, upraszczając prowadzenie instalacji ochronnej.
• Montaż na szynie TH35: oszczędza miejsce w rozdzielni i zapewnia stabilne mocowanie dzięki standardowemu systemowi DIN.

Zgodność z Normami

Złączka zaprojektowana zgodnie z obowiązującymi normami europejskimi dla komponentów instalacji niskiego napięcia. Posiada oznakowanie CE, co potwierdza zgodność z wymogami bezpieczeństwa i funkcjonalności dla przewodów ochronnych PE.

Zastosowanie

Uniwersalna złączka ochronna stosowana w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych.

• Łączenie przewodów ochronnych PE w rozdzielnicach głównych i podrozdzielniach.
• Tworzenie punktów rozdziału ochrony w systemach TN-S.
• Integracja z aparaturą modułową w szafach sterowniczych i automatyce budynkowej.
• Zastosowanie w tymczasowych instalacjach elektrycznych oraz modernizacjach.

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuj na szynie TH35 (DIN) w rozdzielni. Dobierz przekrój przewodów odpowiednio do prądu obciążenia. Dokręcanie zacisków wykonuj zgodnie z dokumentacją producenta – w przypadku zacisków sprężynowych nie jest wymagane narzędzie, należy jedynie wcisnąć przewód do oporu.

FAQ

• Czy złączka jest przystosowana do przewodów miedzianych? Tak, system sprężynowy jest kompatybilny z przewodami miedzianymi linkowymi i drutowymi o typowych przekrojach stosowanych w instalacjach ochronnych.
• Jakie narzędzia są potrzebne do montażu? Żadne – wystarczy wcisnąć odizolowany przewód w zacisk sprężynowy. Nie wymaga użycia śrubokręta ani klucza.
• Czy kolor żółto-zielony jest wymagany normą? Tak, zgodnie z oznaczeniami przewodów ochronnych PE (zielono-żółty) jest to standardowy kolor identyfikacyjny, zapewniający jednoznaczne rozpoznanie funkcji ochronnej.
