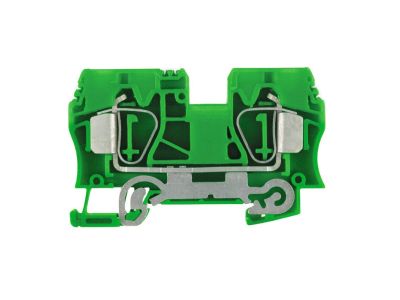

Złączka szynowa przelotowa ochronna, sprężynowa, żółto-zielona ZPE 10 | 1746770000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ochronna ZPE 10 (numer katalogowy 1746770000) to sprężynowe złącze przeznaczone do przewodów ochronnych (PE). Dzięki przekrojowi przyłączeniowemu 10 mm² oraz prądowi 1920 A zapewnia bezpieczne prowadzenie dużych prądów zwarciowych w instalacjach ochronnych. Żółto‑zielona izolacja ułatwia identyfikację funkcji ochronnej. Kompaktowa konstrukcja umożliwia montaż na szynie TH35 w rozdzielnicach modułowych.

• Przekrój przyłączeniowy 10 mm²: Odpowiedni do przewodów ochronnych o średnim przekroju, gwarantuje niską rezystancję połączenia i pewny przepływ prądu zwarciowego.
• Prąd 1920 A: Wysoka zdolność zwarciowa umożliwia bezpieczne odprowadzenie energii w przypadku awarii, chroniąc ludzi i urządzenia.
• Mechanizm sprężynowy: Szybkie i beznarzędziowe podłączanie przewodu – oszczędza czas montażu i zapewnia stały docisk.
• Kolor żółto‑zielony: Jednoznaczne oznaczenie zacisku ochronnego, zgodne z międzynarodowymi konwencjami kolorystycznymi.
• Montaż na szynie TH35: Łatwa integracja w rozdzielnicach modułowych bez potrzeby dodatkowych elementów mocujących.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano ją w instalacjach zgodnych z aktualnymi przepisami dotyczącymi ochrony przeciwporażeniowej. Dokładne numery norm nie zostały podane przez producenta, jednak produkt jest przeznaczony do stosowania w systemach niskiego napięcia.

Zastosowanie

Złączka ZPE 10 znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne połączenie przewodów ochronnych w rozdzielnicach i szafach sterowniczych.

• Tworzenie ciągłych szyn PE w rozdzielnicach głównych i podrozdzielniach.
• Bezpośrednie przyłączanie przewodów ochronnych do zacisków ochronnych aparatury modułowej.
• Wykorzystanie w obwodach zasilania urządzeń wymagających połączenia ochronnego (np. maszyn, klimatyzatorów, oświetlenia).
• Uzupełnienie instalacji w systemach automatyki budynkowej i sterowania.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Złączkę montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Przewód o przekroju 10 mm² wprowadzić w otwór zacisku sprężynowego – nie wymaga on użycia narzędzi. Moment dokręcania oraz dopuszczalny przekrój przewodu należy dobrać zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić poprawność połączenia i brak luzów.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze zielonym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony (IP) posiada złączka? Producent nie podaje konkretnego stopnia IP; w typowych instalacjach wewnątrz rozdzielnic przyjmuje się IP20. W warunkach podwyższonego zapylenia/zawilgocenia należy zabudować ją w obudowie o odpowiedniej szczelności.
• Czy styk działa w trybie normalnie otwartym/zamkniętym? Złączka jest elementem pasywnym – nie posiada styków przełączających. Służy wyłącznie do przewodzenia prądu ochronnego w sposób ciągły.
