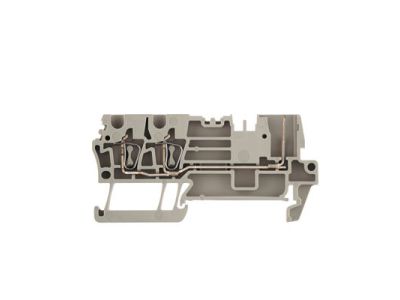

Złączka szynowa przelotowa ciemnobeżowa ZT 2.5/3AN/1 | 1815090000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZT 2.5/3AN/1 (symbol 1815090000) z serii Z to niezawodny element do łączenia przewodów na szynie DIN. Wyposażona w zacisk cięgnowy i przewidziana dla przekroju pomiarowego 2,5 mm², zapewnia szybkie i pewne połączenie bez użycia narzędzi. Kolor ciemny beż ułatwia identyfikację w rozdzielnicy.

• Przekrój pomiarowy 2,5 mm²: Umożliwia bezpieczne podłączenie przewodów o tym przekroju, typowych dla obwodów sterowania i sygnalizacji.
• Zacisk cięgnowy (sprężynowy): Pozwala na szybki montaż przewodu bez konieczności dokręcania śrub – oszczędność czasu podczas instalacji.
• Konstrukcja przelotowa: Umożliwia łączenie wielu przewodów w jednym punkcie, upraszczając okablowanie w rozdzielnicach.
• Seria Z: Gwarantuje kompatybilność mechaniczną i elektryczną z pozostałymi elementami tej serii.
• Kolor ciemny beż: Ułatwia wizualne odróżnienie od innych zacisków w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Złączka szynowa przelotowa ZT 2.5/3AN/1 znajduje zastosowanie w rozdzielnicach elektrycznych i szafach sterowniczych, gdzie wymagane jest niezawodne łączenie przewodów bez lutowania.

• Łączenie przewodów w obwodach sterowania maszyn i urządzeń.
• Tworzenie punktów rozgałęźnych w instalacjach automatyki budynkowej.
• Przyłączanie przewodów sygnałowych w szafach PLC.
• Uzupełnianie systemów zacisków szynowych w rozdzielnicach mieszkaniowych i przemysłowych.

Wskazówki Montażowe

Montaż i demontaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Złączkę należy zamontować na szynie TH35 (DIN 35 mm). Przewód wkładać do zacisku cięgnowego po uprzednim zdjęciu izolacji na odpowiednią długość. Przekrój przewodu nie może przekraczać 2,5 mm². Moment dokręcania (jeśli dotyczy) – zgodnie z dokumentacją producenta.

FAQ

• Czy złączka jest przeznaczona do przewodów linkowych? Tak, zacisk cięgnowy umożliwia podłączenie zarówno przewodów sztywnych, jak i linkowych (zalecana końcówka tulejkowa).
• Jaki stopień ochrony ma złączka? Typowa aparatura modułowa montowana wewnątrz rozdzielnicy posiada stopień ochrony IP20. W przypadku montażu na zewnątrz należy zastosować odpowiednią obudowę.
• Czy można łączyć przewody o różnych przekrojach w jednym zacisku? Złączka przelotowa ZT 2.5/3AN/1 przeznaczona jest dla przewodów o maksymalnym przekroju 2,5 mm². Łączenie różnych przekrojów jest możliwe, ale każdy przewód musi mieścić się w zakresie 0,5–2,5 mm².
