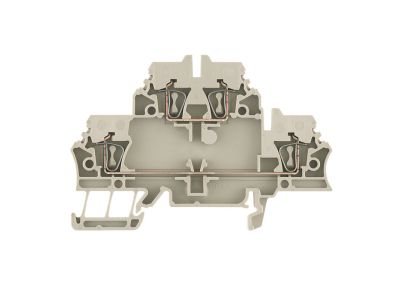

Złączka szynowa przelotowa ciemnobeżowa ZDK 2.5 | 1674300000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa ZDK 2.5 o numerze katalogowym 1674300000 to zaawansowane rozwiązanie od renomowanego producenta Weidmuller, zaprojektowane z myślą o maksymalnej optymalizacji przestrzeni w szafach sterowniczych. Jako złączka szeregowa dwupoziomowa, pozwala na podłączenie dwóch niezależnych obwodów na szerokości jednego modułu, co jest kluczowe w gęsto upakowanych systemach automatyki. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii przy zachowaniu optymalnych parametrów cieplnych i mechanicznych. Wykorzystanie innowacyjnego złącza sprężynowego (technologia Z-Series) gwarantuje gazoszczelne połączenie, które jest odporne na wstrząsy i wibracje, eliminując konieczność okresowego dokręcania śrub. Parametry elektryczne, takie jak napięcie znamionowe 500 V oraz prąd znamionowy 20 A, czynią ten komponent uniwersalnym elementem systemów rozdziału energii.

• Dwupoziomowa konstrukcja redukująca zapotrzebowanie na miejsce na szynie DIN o 50%.
• System sprężynowy zapewniający stałą siłę docisku niezależnie od umiejętności instalatora.
• Wykonanie z wysokiej jakości tworzywa Wemid o klasie palności V-0.
• Ciemnobeżowy kolor ułatwiający identyfikację sekcji w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w aplikacjach przemysłowych. Złączka spełnia wymagania normy IEC 60947-7-1, która określa standardy dla rzędowych listew zaciskowych do przewodów miedzianych. Dzięki zastosowaniu materiałów izolacyjnych najwyższej próby, komponent wykazuje wysoką odporność na prądy pełzające oraz stabilność termiczną w szerokim zakresie temperatur pracy.

Zastosowanie

Złączka ZDK 2.5 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i systemach automatyki przemysłowej. Jest idealnym wyborem do budowy systemów sterowania PLC, gdzie duża liczba sygnałów wejściowych i wyjściowych wymaga przejrzystego i kompaktowego rzędowania. Dzięki swojej dwupoziomowej budowie, doskonale sprawdza się w modernizowanych rozdzielnicach, gdzie dostępna przestrzeń na szynie TS 35 jest ograniczona, a wymagana jest wysoka gęstość upakowania punktów przyłączeniowych.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej TS 35. Aby zapewnić najwyższą jakość połączenia, należy przestrzegać następujących kroków:

• Przewody o przekroju do 2,5 mm² powinny zostać odizolowane na długości zalecanej przez producenta (ok. 10 mm).
• W przypadku stosowania linek miedzianych, zaleca się użycie tulejek zaciskowych, choć złącze sprężynowe dopuszcza montaż przewodów typu linka bez tulejek.
• Wprowadzenie śrubokręta w otwór operacyjny otwiera sprężynę, umożliwiając swobodne wsunięcie przewodu.
• Po wyjęciu narzędzia, sprężyna automatycznie dociska przewód do szyny prądowej, tworząc trwałe połączenie.
• Zaleca się stosowanie dedykowanych płytkach końcowych i mostków poprzecznych z serii ZDK w celu zachowania pełnej izolacji i ciągłości obwodów.

FAQ

1. Czy złączka ZDK 2.5 wymaga specjalistycznych narzędzi do montażu przewodów?
Do obsługi złącza sprężynowego wystarczy standardowy śrubokręt płaski, który służy do otwarcia zacisku. Nie są wymagane klucze dynamometryczne, ponieważ siła docisku jest regulowana przez fabrycznie skalibrowaną sprężynę.

2. Czy można mostkować oba poziomy złączki?
Tak, konstrukcja złączki umożliwia stosowanie dedykowanych mostków wtykowych, co pozwala na łatwe powielanie potencjałów na różnych poziomach i sąsiednich złączkach.

3. Jaka jest główna korzyść z wyboru złączki dwupoziomowej zamiast dwóch standardowych?
Główną korzyścią jest oszczędność miejsca na szynie DIN oraz większa przejrzystość okablowania przy dużej liczbie punktów przyłączeniowych.
