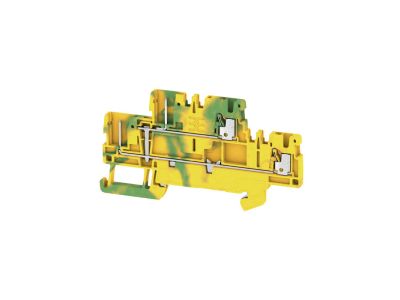

Złączka szynowa przelotowa APGTB 1.5 2T PE 4C/2 | 2485870000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa APGTB 1.5 2T PE 4C/2 (symbol 2485870000) to element przeznaczony do bezpiecznego łączenia przewodów ochronnych (PE) w rozdzielnicach elektrycznych. Dzięki przelotowej konstrukcji umożliwia łatwe prowadzenie przewodów o przekroju 1,5 mm², co zapewnia pewny styk i niską rezystancję przejścia. Kompatybilna z szyną TH35 – standardowe mocowanie w szafach rozdzielczych.

• Przeznaczenie PE: Złączka dedykowana dla przewodu ochronnego – gwarantuje skuteczne uziemienie obwodów, zwiększając bezpieczeństwo instalacji.
• Przekrój 1,5 mm²: Optymalny dla typowych przewodów ochronnych, zapewnia pewne połączenie bez ryzyka luzowania się zacisków.
• Przelotowa konstrukcja: Ułatwia prowadzenie przewodu w linii, co przyspiesza montaż i porządkuje okablowanie w rozdzielnicy.
• Montaż na szynę TH35: Szybkie i stabilne zatrzaśnięcie na szynie DIN – uniwersalne mocowanie w standardowych rozdzielnicach.
• Oznaczenie 4C/2: Konfiguracja umożliwiająca podłączenie aż do czterech przewodów w dwóch torach (szczegóły w dokumentacji technicznej), co zwiększa elastyczność instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa przelotowa APGTB 1.5 PE znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów ochronnych w obwodach rozdzielczych. Szczególnie polecana do:

• Instalacji uziemiających i wyrównawczych w rozdzielnicach głównych i podrozdzielnicach.
• Łączenia przewodów PE w szynoprzewodach zasilających i sterujących.
• Systemów automatyki budynkowej – tam, gdzie konieczne jest doziemienie obudów i szaf sterowniczych.
• Warsztatów, serwisów i obiektów przemysłowych – jako punkt przyłączeniowy w układach ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany. Element przeznaczony jest do montażu na szynie TH35 (DIN). Przed dokręceniem zacisków należy sprawdzić, czy przewód o przekroju 1,5 mm² jest prawidłowo osadzony. Moment dokręcania stosować zgodnie z dokumentacją producenta. Przekrój przewodu należy dobrać do prądu obciążenia w danym obwodzie ochronnym.

FAQ

• Jaki przekrój przewodu można podłączyć do tej złączki? Złączka jest przeznaczona dla przewodów o przekroju 1,5 mm² – zarówno sztywnych, jak i elastycznych (z końcówką tulejkową).
• Czy złączka nadaje się tylko do przewodu ochronnego PE? Tak, oznaczenie PE wskazuje, że jest dedykowana do przewodów ochronnych (ziemnych). Stosowanie jej do innych żył (N, L) jest niewskazane bez uprzedniej weryfikacji w dokumentacji technicznej.
• Jak zamontować złączkę na szynie TH35? Należy wsunąć złączkę na szynę, a następnie dociągnąć ją do oporu – zatrzaśnie się samoczynnie. Demontaż wymaga użycia śrubokręta do zwolnienia blokady (zgodnie z instrukcją).
