Złączka szynowa przelotowa APGTB 1.5 2T 4C/2 | 2485840000 Weidmuller

Opis i Kluczowe Cechy

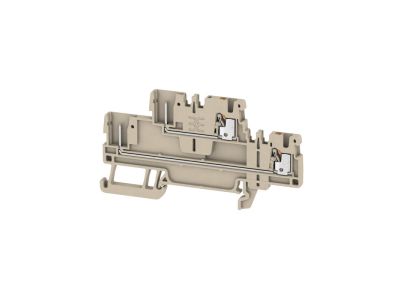

Złączka szynowa przelotowa APGTB 1.5 2T 4C/2 (nr kat. 2485840000) przeznaczona jest do montażu na szynie TH35 w rozdzielnicach modułowych. Dzięki konstrukcji przelotowej umożliwia prowadzenie przewodów bez ich przecinania, co skraca czas instalacji i redukuje liczbę połączeń. Oznaczenie 1.5 w nazwie wskazuje na przystosowanie do przewodów o przekroju do 1,5 mm², typowych dla obwodów sterowniczych i sygnalizacyjnych.

• Montaż na szynie TH35: Zgodność z profilem DIN ułatwia szybkie i pewne mocowanie w standardowych rozdzielnicach.
• Konstrukcja przelotowa: Eliminuje konieczność cięcia przewodów podczas rozdziału, co podnosi efektywność okablowania i zmniejsza ryzyko błędów.
• Oznaczenie 1.5: Przystosowana do przewodów o przekroju do 1,5 mm² – odpowiednia do typowych obwodów sterowania i sygnalizacji.
• Kompaktowa budowa (2T 4C/2): Oferuje 4 punkty przyłączeniowe w dwóch torach, co pozwala na elastyczne rozdzielenie sygnałów bez zajmowania dodatkowej szerokości modułu.
• Niezawodne połączenie: Zaciski śrubowe zapewniają pewny styk elektryczny i odporność na wibracje w warunkach eksploatacyjnych.

Zgodność z Normami

Złączka szynowa przelotowa APGTB 1.5 2T 4C/2 spełnia wymagania obowiązujących norm europejskich dla aparatury modułowej. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Montaż na szynie TH35 jest zgodny z profilem DIN.

Zastosowanie

Złączka przeznaczona jest do okablowania rozdzielnic i szaf sterowniczych w instalacjach niskiego napięcia. Szczególnie sprawdza się w aplikacjach wymagających szybkiego i przejrzystego rozdziału przewodów.

• Okablowanie obwodów sterowania i sygnalizacji w automatyce budynkowej (oświetlenie, wentylacja, rolety).
• Rozdział przewodów w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Tworzenie punktów pośrednich dla sygnałów niskoprądowych w instalacjach teletechnicznych i BMS.
• Wykorzystanie w modułowych rozdzielnicach mieszkaniowych i biurowych do porządkowania okablowania pomocniczego.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamontować na szynie TH35 (DIN 35 mm) przez zatrzaśnięcie. Przewody podłączyć do zacisków śrubowych, dokręcając śruby z momentem zgodnym z dokumentacją producenta. Przekrój przewodów (zalecany do 1,5 mm²) dobrać do spodziewanego obciążenia prądowego. Przed uruchomieniem sprawdzić poprawność połączeń i dokręcenie zacisków.

FAQ

• Czy złączka nadaje się do przewodów o przekroju 2,5 mm²? Oznaczenie 1.5 w nazwie wskazuje, że maksymalny zalecany przekrój przewodu to 1,5 mm². Użycie przewodów o większym przekroju może utrudnić prawidłowe dokręcenie i pogorszyć parametry połączenia.
• Jaki jest stopień ochrony (IP) tej złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic – jej stopień ochrony wynosi IP20, co jest typowe dla aparatury modułowej instalowanej w suchych pomieszczeniach.
• Czy do montażu wymagane są specjalne narzędzia? Nie – wystarczy standardowy wkrętak do zacisków śrubowych. Montaż na szynie TH35 odbywa się ręcznie, bez użycia narzędzi.
