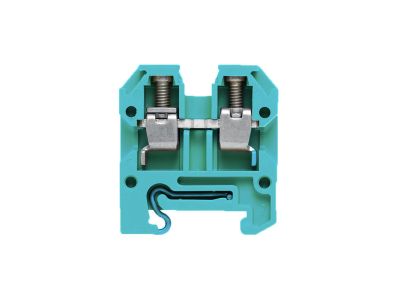

Złączka szynowa przelotowa AKZ 4 BL | 0294380000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa AKZ 4 BL o symbolu 0294380000 to element przeznaczony do szybkiego i pewnego łączenia przewodów w systemach rozdzielnicowych i sterowniczych. Jej konstrukcja umożliwia montaż na standardowej szynie TH35 (DIN), co zapewnia porządek i oszczędność miejsca w szafie elektrycznej. Kolor niebieski (BL) ułatwia identyfikację w instalacji.

• Montaż na szynie TH35: Szybkie i stabilne osadzenie na szynie DIN, zgodne z typową praktyką w rozdzielnicach – upraszcza zabudowę i reorganizację okablowania.
• Konstrukcja przelotowa: Umożliwia ciągłe prowadzenie przewodu przez złączkę bez konieczności jego przecinania – redukuje liczbę potencjalnych miejsc awarii i ułatwia rozbudowę instalacji.
• Kolor niebieski (BL): Wyraźne oznaczenie wizualne, wspomagające szybką identyfikację w szafie sterowniczej – minimalizuje ryzyko pomyłek podczas serwisu.
• Solidna konstrukcja: Wykonana z materiałów odpornych na starzenie i drgania, typowych dla aparatury modułowej – gwarantuje długotrwałe, niezawodne połączenie.
• Łatwość okablowania: Konstrukcja złączki pozwala na wygodne wprowadzenie i zaciśnięcie przewodów – skraca czas montażu i ułatwia prace modernizacyjne.

Zgodność z Normami

Złączka szynowa przelotowa AKZ 4 BL spełnia wymagania obowiązujących norm europejskich i standardów DIN dla aparatury modułowej montowanej na szynie. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Bezpieczeństwo użytkowania zapewnia projektowanie zgodne z zasadami dobrej praktyki inżynierskiej branży elektrotechnicznej.

Zastosowanie

Złączka przeznaczona jest do tworzenia punktów rozdziału i łączenia przewodów w instalacjach niskiego napięcia. Sprawdza się w następujących scenariuszach:

• Łączenie przewodów sterowniczych w szafach automatyki i rozdzielnicach.
• Tworzenie szyn zbiorczych do dystrybucji sygnałów pomiędzy stycznikami, przekaźnikami i modułami PLC.
• Organizacja punktów połączeniowych w obwodach oświetlenia, gniazd i sterowania.
• Modernizacja istniejących rozdzielnic – łatwa rozbudowa magistral bez konieczności demontażu przewodów.

Wskazówki Montażowe

Montaż złączki szynowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Element montuje się na szynie TH35 (DIN) poprzez zatrzaśnięcie. Momenty dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta (karta katalogowa wyrobu). Przekrój przewodu powinien być dobrany do spodziewanego obciążenia prądowego.

FAQ

• Czy złączka AKZ 4 BL posiada podświetlenie lub sygnalizację LED? Nie, jest to pasywna złączka łączeniowa, nie wyposażona w żadne elementy sygnalizacyjne.
• Jaki jest stopień ochrony (IP) złączki? Typowy dla aparatury modułowej montowanej wewnątrz rozdzielnicy – IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi ≥12 mm. Po zabudowie w szafie stopień ochrony określa obudowa.
• Do jakich przewodów (miedź/aluminium) można używać tej złączki? Standardowo złączki szynowe przelotowe stosuje się do przewodów miedzianych. W przypadku przewodów aluminiowych należy sprawdzić dopuszczenie w dokumentacji producenta. Szczegółowe informacje o typie przewodów zawiera karta katalogowa wyrobu (symbol 0294380000).
