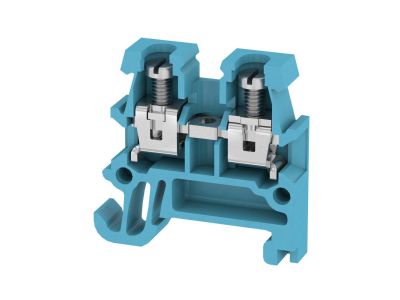

Złączka szynowa przelotowa AKZ 1.5 BL | 0340480000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa oznaczona symbolem 0340480000 (typ AKZ 1.5 BL) przeznaczona jest do bezpiecznego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Dzięki maksymalnemu przekrojowi przewodu 1,5 mm² umożliwia podłączenie typowych przewodów instalacyjnych w obwodach pomocniczych i sygnalizacyjnych. Niebieskie wybarwienie ułatwia oznaczenie przewodu neutralnego zgodnie z przyjętymi standardami kolorystycznymi. Element montowany jest na szynie montażowej TH35 (DIN).

• Przekrój przewodu do 1,5 mm²: idealne dopasowanie do przewodów stosowanych w instalacjach oświetleniowych, sterowniczych i sygnalizacyjnych bez nadmiernego obciążania listwy.
• Kolor niebieski: ułatwia identyfikację i oznaczanie przewodu neutralnego, co zwiększa bezpieczeństwo i przejrzystość instalacji.
• Montaż na szynie TH35 (DIN): szybki i pewny montaż w standardowych rozdzielnicach modułowych bez użycia narzędzi.
• Konstrukcja przelotowa: umożliwia podłączenie przewodu z obu stron złączki, co ułatwia okablowanie i upraszcza rozgałęzienia w szafie.
• Kompaktowa obudowa: zajmuje minimalną przestrzeń na szynie, pozwalając na gęste upakowanie aparatury.

Zgodność z Normami

Złączka szynowa przelotowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi (IEC/EN) oraz posiada certyfikat CE, co potwierdza jej bezpieczeństwo i zgodność z wymaganiami dla aparatury modułowej montowanej w rozdzielnicach.

Zastosowanie

Złączka szynowa przeznaczona jest do łączenia przewodów w obwodach elektrycznych o niewielkich przekrojach, szczególnie w instalacjach niskiego napięcia.

• Łączenie przewodu neutralnego w rozdzielnicach głównych i piętrowych.
• Podłączenie przewodów w układach sterowania oświetleniem i gniazd wtykowych.
• Rozgałęzianie sygnałów w szafach sterowniczych i automatyce budynkowej.
• Tworzenie punktów połączeniowych w pętlach/linkach przewodów ochronnych (PE) – po potwierdzeniu przez producenta.

Wskazówki Montażowe

Montaż i podłączenie złączki może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Element montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Przewody należy wcisnąć w otwory zaciskowe aż do oporu – dla przekroju 1,5 mm² używać końcówek tulejkowych. Moment dokręcania zacisków (jeśli występują) należy sprawdzić w dokumentacji producenta. Przekrój przewodu dobrać do spodziewanego obciążenia prądowego zgodnie z normą N-SEP-E-002.

FAQ

• Czy niebieski kolor złączki oznacza przeznaczenie dla przewodu neutralnego? Tak, zgodnie z normą IEC 60446 (oraz powszechną praktyką) kolor niebieski stosowany jest do oznaczania przewodu neutralnego. Złączka AKZ 1.5 BL jest zalecana do tego zastosowania, ale można ją również użyć do innych przewodów, jeśli nie koliduje to z oznaczeniami w instalacji.
• Jaki maksymalny przekrój przewodu można podłączyć? Z nazwy wynika, że złączka przeznaczona jest dla przewodów o przekroju do 1,5 mm². Nie należy przekraczać tej wartości – może to prowadzić do uszkodzenia zacisku lub zwarcia.
• Czy złączkę można montować na szynie w dowolnej orientacji? Tak, konstrukcja przelotowa pozwala na montaż w dowolnej pozycji (pion/poziom). Należy jednak zachować minimalne odstępy między sąsiednimi aparatami według zaleceń producenta rozdzielnicy.
