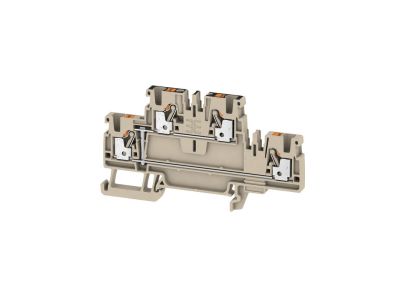

Złączka szynowa przelotowa A2T 2.5 VL , PUSH IN, ciemnobeżowa | 1547650000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa A2T 2.5 VL w kolorze ciemnobeżowym (symbol 1547650000) przeznaczona jest do szybkiego i bezpiecznego łączenia przewodów w rozdzielnicach modułowych. Dzięki technologii PUSH IN montaż odbywa się bez użycia narzędzi – wystarczy wsunąć odizolowany przewód o przekroju do 2,5 mm². Przelotowe wykonanie umożliwia wygodne łączenie dwóch przewodów bez dodatkowych mostków.

• Technologia PUSH IN: szybki i pewny montaż przewodów – automatyczny zacisk sprężynowy zapewnia trwałe połączenie bez konieczności dokręcania.
• Przekrój przewodu 2,5 mm²: kompatybilność z popularnymi przewodami stosowanymi w instalacjach oświetleniowych i gniazd wtykowych.
• Wykonanie przelotowe: umożliwia łączenie dwóch przewodów w jednym punkcie – oszczędność miejsca i redukcja liczby złączek.
• Kolor ciemnobeżowy: ułatwia szybką identyfikację wizualną w rozdzielnicy podczas prac serwisowych.
• Montaż na szynie TH35 (DIN): standardowe mocowanie w rozdzielnicach modułowych – kompatybilność z większością aparatury.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Ze względu na charakterystykę pracy (bez rozłączania obwodu pod napięciem) jest zgodna z ogólnymi standardami dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Złączka przeznaczona jest do łączenia przewodów w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach instalacyjnych. Sprawdza się zarówno w obwodach oświetleniowych, jak i sterowniczych.

• Łączenie przewodów fazowych i neutralnych w obwodach oświetleniowych i gniazd wtykowych.
• Tworzenie punktów rozgałęźnych w instalacjach modułowych – bez konieczności stosowania listew zaciskowych.
• Wykorzystanie w szafach automatyki do łączenia sygnałów sterujących (np. do styczników, przekaźników).
• Stosowanie jako złączka przelotowa w systemach okablowania szeregowego w rozdzielnicach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy zamocować na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przewód odizolować na długość ok. 10 mm, a następnie wsunąć w otwór PUSH IN – nie wymaga użycia narzędzi ani dokręcania. Przekrój przewodów (max. 2,5 mm²) dobrać do obciążenia obwodu. Po montażu zaleca się sprawdzenie siły wyciągnięcia – połączenie powinno być trwałe.

FAQ

• Czy mogę łączyć przewody o różnych przekrojach w jednej złączce? Złączka A2T 2.5 VL została zaprojektowana dla przewodów o przekroju do 2,5 mm². Nie zaleca się łączenia przewodów o znacząco różnym przekroju, ponieważ może to wpłynąć na pewność styku – najlepiej stosować przewody o tym samym przekroju.
• Jaki jest stopień ochrony złączki? W danych katalogowych nie podano konkretnego stopnia IP. Złączki szynowe przeznaczone do montażu wewnątrz rozdzielnic mają standardowo ochronę IP20 przed dotykiem i ciałami stałymi – jednak dla konkretnego modelu zalecamy sprawdzenie karty katalogowej producenta.
• Czy można wielokrotnie podłączać i odłączać przewody w złączce PUSH IN? Tak, technologia PUSH IN umożliwia wielokrotne podłączanie i odłączanie przewodów. Zaleca się jednak ograniczenie liczby cykli do kilkudziesięciu – producent podaje dane w specyfikacji technicznej. Przed ponownym podłączeniem warto sprawdzić, czy końcówka przewodu nie jest uszkodzona.
