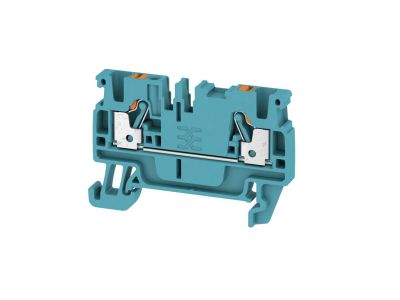

Złączka szynowa przelotowa A2C 2.5 BL , PUSH IN, niebieska | 1521880000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa A2C 2.5 BL marki Weidmuller to zaawansowane rozwiązanie z serii A, zaprojektowane z myślą o maksymalnej efektywności w szafach sterowniczych i rozdzielnicach. Wykorzystuje ona innowacyjną technologię PUSH IN, która pozwala na beznarzędziowe podłączanie przewodów sztywnych oraz elastycznych z tulejkami, co znacząco skraca czas prefabrykacji instalacji. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii przy prądzie znamionowym do 24 A, zapewniając bezpieczeństwo i niezawodność połączeń elektrycznych. Niebieski kolor obudowy ułatwia szybką identyfikację torów neutralnych (N) w systemie, co jest kluczowe dla przejrzystości i bezpieczeństwa eksploatacji.

• Technologia PUSH IN: Redukcja czasu okablowania nawet o 50% w porównaniu do zacisków śrubowych.
• Prąd znamionowy 24 A: Wysoka wydajność prądowa przy zachowaniu kompaktowych wymiarów.
• Kolor niebieski: Intuicyjne oznaczanie przewodów neutralnych w instalacjach rozdzielczych.
• Kompaktowa konstrukcja: Oszczędność miejsca na szynie DIN TS 35.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego trwałość w wymagających środowiskach przemysłowych. Złączka spełnia wymagania normy IEC 60947-7-1 dla rzędowych listew zaciskowych, co potwierdza jej parametry elektryczne i mechaniczne. Materiały użyte do produkcji obudowy charakteryzują się wysoką klasą palności V-0 zgodnie z UL 94, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Złączka A2C 2.5 BL znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest idealnym wyborem do systemów sterowania PLC, rozdzielnic niskiego napięcia oraz wszędzie tam, gdzie wymagana jest wysoka gęstość upakowania komponentów. Dzięki odporności na wibracje, technologia PUSH IN doskonale sprawdza się w aplikacjach mobilnych oraz w maszynach narażonych na ciągłe drgania, zapewniając stały i pewny styk elektryczny bez konieczności okresowego dociągania zacisków.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej DIN TS 35. W celu optymalnego wykorzystania technologii PUSH IN, zaleca się stosowanie przewodów o przekroju do 2,5 mm². Przewody sztywne oraz elastyczne z zaprasowanymi tulejkami kablowymi należy po prostu wsunąć w otwór zaciskowy do momentu wyczucia oporu. W przypadku demontażu przewodu lub podłączania linek bez tulejek, należy użyć dedykowanego przycisku zwalniającego (pusher), co eliminuje ryzyko uszkodzenia wewnętrznej sprężyny stykowej. Należy pamiętać o zastosowaniu odpowiednich płyt bocznych kończących sekcję złączek w celu zapewnienia ochrony przed dotykiem bezpośrednim.

FAQ

• Czy do montażu przewodów sztywnych potrzebuję śrubokręta? Nie, technologia PUSH IN umożliwia bezpośrednie wciśnięcie przewodu sztywnego bez użycia jakichkolwiek narzędzi.
• Jaki jest maksymalny prąd roboczy dla tej złączki? Złączka jest certyfikowana do pracy z prądem znamionowym wynoszącym 24 A.
• Czy złączka pasuje na każdą szynę? Produkt jest przeznaczony do montażu na standardowej szynie symetrycznej TS 35 (szyna DIN).
• Dlaczego złączka jest niebieska? Kolor niebieski jest standardem branżowym służącym do identyfikacji obwodów neutralnych, co ułatwia serwisowanie i montaż instalacji.
