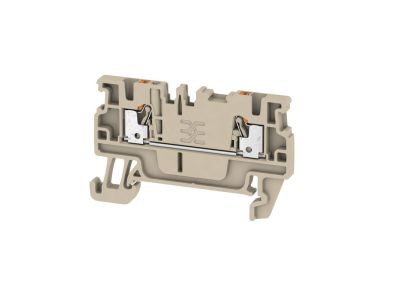

Złączka szynowa przelotowa A2C 1.5, PUSH IN, ciemnobeżowa | 1552790000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa przelotowa A2C 1.5 od renomowanego producenta Weidmuller to zaawansowane rozwiązanie z serii A, zaprojektowane z myślą o optymalizacji procesów prefabrykacji szaf sterowniczych. Wykorzystuje ona innowacyjną technologię przyłączeniową PUSH IN, która pozwala na bezpośrednie wsuwanie przewodów sztywnych oraz elastycznych z tulejkami bez użycia narzędzi. Przekrój znamionowy wynoszący 1,5 mm² umożliwia efektywne zarządzanie sygnałami i zasilaniem w miejscach o ograniczonej przestrzeni. Obudowa w kolorze ciemnobeżowym wykonana z materiału Wemid charakteryzuje się wysoką odpornością termiczną oraz klasą palności V-0 według normy UL 94, co gwarantuje najwyższy poziom bezpieczeństwa pożarowego w instalacji.

• Technologia PUSH IN: Redukcja czasu okablowania nawet o 50% w porównaniu do tradycyjnych zacisków śrubowych.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 3,5 mm pozwala na znaczną oszczędność miejsca na szynie DIN.
• Bezpieczeństwo: Wyraźne rozdzielenie funkcji mechanicznych i elektrycznych zapewnia długotrwałą stabilność styku.
• Integracja: Podwójny kanał mostkowy umożliwia elastyczne rozdzielanie potencjałów między sąsiednimi złączkami.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Złączka spełnia wymagania normy IEC 60947-7-1, dotyczącą osprzętu łączeniowego niskiego napięcia. Dzięki certyfikacji UL oraz CSA, komponent ten może być stosowany w projektach realizowanych na rynki globalne, w tym w Ameryce Północnej. Materiał izolacyjny Wemid jest wolny od halogenów i fosforu, co wpisuje się w nowoczesne standardy ochrony środowiska i bezpieczeństwa pracy.

Zastosowanie

Złączka A2C 1.5 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest idealnym wyborem do systemów sterowania PLC, gdzie wymagana jest duża gęstość upakowania punktów przyłączeniowych. Dzięki wysokiej odporności na wibracje i wstrząsy, produkt doskonale sprawdza się w przemyśle maszynowym, transporcie kolejowym oraz w rozdzielnicach niskiego napięcia narażonych na trudne warunki eksploatacyjne. Możliwość łatwego mostkowania sprawia, że jest to preferowane rozwiązanie do dystrybucji sygnałów czujnikowych i wykonawczych.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej TS 35 (szyna DIN). Aby zapewnić optymalne parametry elektryczne, należy przestrzegać następujących kroków:

• Przygotowanie przewodu: Należy odizolować przewód na długości zalecanej przez producenta (zazwyczaj 8-10 mm).
• Podłączenie: Przewody sztywne lub z tulejkami należy wsunąć bezpośrednio do otworu zaciskowego aż do wyczuwalnego oporu.
• Demontaż: W celu zwolnienia przewodu należy nacisnąć zintegrowany przycisk zwalniający (pusher) za pomocą wkrętaka, co otwiera sprężynę dociskową.
• Akcesoria: Zaleca się stosowanie oryginalnych ścianek bocznych (płyt końcowych) na końcu każdego bloku złączek, aby zapewnić odpowiedni stopień ochrony IP20 i izolację.

FAQ

Czy do montażu przewodów linkowych bez tulejek wymagane są narzędzia?
Tak, w przypadku przewodów elastycznych (linek) bez zaciśniętych tulejek, należy użyć przycisku zwalniającego, aby otworzyć zacisk przed wprowadzeniem przewodu.

Jaki jest maksymalny prąd znamionowy dla tej złączki?
Złączka A2C 1.5 przy przekroju 1,5 mm² jest zaprojektowana do pracy z prądem znamionowym wynoszącym 17,5 A, zgodnie ze specyfikacją techniczną serii A.

Czy złączki można łączyć w bloki o różnych kolorach?
Tak, system Weidmuller A-Series pozwala na dowolne zestawianie złączek przelotowych, neutralnych i ochronnych (PE) na jednej szynie, zachowując spójność mechaniczną i elektryczną.
