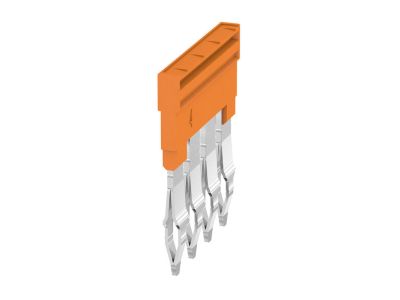

Złączka szynowa poprzeczna / mostek ZQV 4N/4 | 1527970000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek ZQV 4N/4 o symbolu katalogowym 1527970000 to dedykowane akcesorium do szybkiego łączenia poprzecznego aparatury modułowej. Konstrukcja oparta o system ZQV zapewnia pewne połączenie bez konieczności stosowania dodatkowych przewodów. Mostek przeznaczony jest do montażu w rozdzielnicach i szafach sterowniczych.

• 4‑biegunowa konfiguracja (4N/4): Umożliwia jednoczesne połączenie czterech punktów w jednej płaszczyźnie, co skraca czas instalacji i redukuje liczbę potencjalnych miejsc awarii.
• Konstrukcja poprzeczna: Gwarantuje równomierne rozłożenie obciążenia i minimalizuje spadki napięcia na połączeniach międzymodułowych.
• System ZQV: Sprawdzony standard łączenia szyn w aparaturze modułowej, zapewniający powtarzalną siłę docisku i odporność na wibracje.
• Kompatybilność z szyną TH35: Montaż na standardowej szynie DIN 35 mm ułatwia integrację z istniejącą infrastrukturą rozdzielnicy.
• Kompaktowa budowa: Zajmuje minimalną szerokość modułu, nie blokując dostępu do sąsiednich zacisków.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE dopuszczające do obrotu na rynku Unii Europejskiej. Montaż i eksploatacja zgodnie z obowiązującymi przepisami elektrycznymi (w tym wymogami norm serii PN-EN 61439) gwarantują bezpieczną pracę w rozdzielnicach niskiego napięcia.

Zastosowanie

Złączka szynowa poprzeczna ZQV 4N/4 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i niezawodne łączenie faz lub potencjałów w rozdzielnicach modułowych.

• Łączenie poprzeczne wyłączników nadprądowych, różnicowoprądowych oraz aparatury łączeniowej w rozdzielnicach mieszkaniowych i przemysłowych.
• Dystrybucja zasilania (np. fazy L1, L2, L3, N) pomiędzy sąsiednimi modułami w szafach sterowniczych.
• Tworzenie magistral zasilających w automatyce budynkowej – oświetlenie, klimatyzacja, sterowanie roletami.
• Zastosowanie w systemach rozdziału energii w przemyśle – łączenie styczników, przekaźników i przycisków w wierszach szyn.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Mostek należy wcisnąć na szynę TH35 aż do zatrzaśnięcia, a następnie – zgodnie z dokumentacją producenta – dokręcić śruby (jeśli występują) momentem podanym w instrukcji. Przekrój przewodów przyłączanych do zacisków współpracujących dobierz do spodziewanego prądu obciążenia. Po zakończeniu montażu sprawdź poprawność połączeń i wykonaj pomiary izolacji.

FAQ

• Ile biegunów posiada mostek ZQV 4N/4? Zgodnie z oznaczeniem jest to mostek 4‑biegunowy, przeznaczony do jednoczesnego łączenia czterech sąsiednich zacisków.
• Czy mostek pasuje do standardowej szyny TH35? Tak, złączka została zaprojektowana do montażu na szynie DIN 35 mm (TH35), typowej dla aparatury modułowej.
• Jaki maksymalny prąd może przepływać przez mostek? W dostępnych danych nie podano wartości prądu znamionowego. Aby dobrać mostek do konkretnego obciążenia, należy zapoznać się z kartą katalogową producenta i wymaganiami norm.
