Złączka szynowa poprzeczna / mostek ZQV 4N/2 SW | 1793970000 Weidmuller

Opis i Kluczowe Cechy

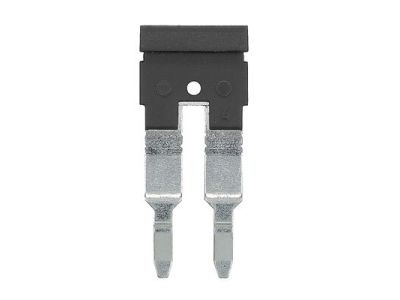

Złączka szynowa poprzeczna (mostek) ZQV 4N/2 SW (numer katalogowy 1793970000) służy do łączenia potencjałów między sąsiednimi złączkami w listwie zaciskowej. Przeznaczona do montażu na szynie TH35, umożliwia szybkie i pewne połączenie obwodów bez konieczności stosowania dodatkowych przewodów. Kolor czarny (SW) ułatwia identyfikację, np. dla przewodu neutralnego.

• Liczba biegunów (2): Łączy dwa sąsiednie zaciski, co upraszcza rozprowadzanie fazy, przewodu neutralnego lub sygnałów sterowniczych.
• Oznaczenie 4N (przekrój 4 mm²): Dedykowany do złączek szynowych o przekroju 4 mm², zapewnia optymalne połączenie elektryczne i mechaniczną kompatybilność.
• Kolor czarny (SW): Umożliwia szybką identyfikację mostka w rozdzielnicy, ułatwiając prowadzenie prac montażowych i serwisowych.
• Konstrukcja poprzeczna: Zapewnia stabilne i trwałe połączenie sąsiadujących złączek bez ryzyka luzowania się w normalnych warunkach eksploatacji.

Zgodność z Normami

Produkt spełnia wymogi europejskich norm dotyczących aparatury łączeniowej i posiada certyfikat CE. Montaż należy wykonywać zgodnie z instrukcją producenta oraz obowiązującymi przepisami w zakresie instalacji elektrycznych.

Zastosowanie

Mostek ZQV 4N/2 SW znajduje zastosowanie wszędzie tam, gdzie konieczne jest elektryczne połączenie sąsiednich złączek w listwie zaciskowej, szczególnie w instalacjach przemysłowych i budynkowych.

• Łączenie potencjałów w listwach zaciskowych rozdzielnic głównych i podrozdzielnic.
• Tworzenie obwodów pomocniczych, sygnalizacyjnych i sterowniczych w szafach sterowniczych.
• Rozprowadzanie przewodu neutralnego (N) lub ochronnego (PE) na kilku złączkach w jednej szynie.
• Stosowanie w układach automatyki budynkowej i przemysłowej tam, gdzie wymagane jest szybkie i pewne połączenie kilku zacisków.

Wskazówki Montażowe

Montaż mostka oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Mostek montuje się na szynie TH35 (DIN) w zestawie z kompatybilnymi złączkami szynowymi. Przekrój przewodów oraz moment dokręcania śrub należy dobierać zgodnie z dokumentacją techniczną producenta złączek – dla mostka nie podano oddzielnych wartości, należy kierować się danymi złączek, do których jest on stosowany.

FAQ

• Czy mostek można stosować do złączek innych producentów? Mostek ZQV 4N/2 SW dedykowany jest do złączek szynowych serii ZQV 4. Stosowanie z innymi typami może skutkować nieprawidłowym stykiem elektrycznym lub mechanicznym – przed użyciem sprawdź kompatybilność.
• Jaki jest prąd znamionowy mostka? W danych katalogowych mostka nie podano prądu znamionowego. Wartość prądu zależy od parametrów złączek, z którymi mostek jest używany. Należy zawsze dobierać mostek do obciążenia podanego dla konkretnych złączek.
• Czy mostek jest izolowany? Mostek wykonany jest z metalu (zwykle miedź lub stal pokryta galwanicznie) i nie posiada izolacji. Podczas montażu należy zachować odpowiednie odstępy izolacyjne oraz unikać kontaktu z elementami pod napięciem.
