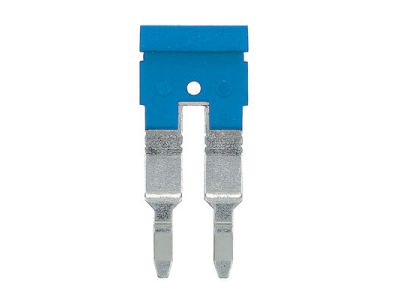

Złączka szynowa poprzeczna / mostek ZQV 4N/2 BL | 1793960000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek ZQV 4N/2 BL (symbol 1793960000) firmy Weidmüller to element przeznaczony do tworzenia elektrycznych połączeń pomiędzy aparatami modułowymi montowanymi na szynie TH35. Dzięki kompaktowej konstrukcji umożliwia szybkie i bezpieczne łączenie obwodów, a kolor niebieski ułatwia identyfikację wizualną – szczególnie w zastosowaniach związanych z przewodem neutralnym.

• Mostek poprzeczny: umożliwia bezpośrednie łączenie styków aparatów bez użycia dodatkowych przewodów, co skraca czas instalacji i redukuje ryzyko błędów połączeń.
• Kolor niebieski (BL): zgodny z konwencją oznaczania przewodu neutralnego, ułatwia szybką identyfikację w rozdzielnicy.
• Montaż na szynie TH35/DIN: szybkie zatrzaśnięcie bez konieczności stosowania narzędzi – idealne do pracy w ograniczonej przestrzeni.
• Kompaktowa budowa: nie zajmuje dodatkowych modułów szerokości, dzięki czemu oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany z zachowaniem standardów bezpieczeństwa dla aparatury elektrycznej montowanej w rozdzielnicach.

Zastosowanie

Złączka szynowa ZQV 4N/2 BL znajduje zastosowanie wszędzie tam, gdzie konieczne jest wykonanie szybkiego, pewnego i uporządkowanego połączenia elektrycznego między modułowymi urządzeniami na szynie DIN.

• Łączenie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Tworzenie magistrali neutralnej lub fazowej w układach sterowania (styczniki, przekaźniki).
• Połączenia pomiędzy aparatami modułowymi w szafach automatyki budynkowej i przemysłowej.
• Szybkie łączenie wewnątrz rozdzielnic podczas modernizacji lub rozbudowy instalacji.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem aktualnych przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Złączkę należy zamontować na szynie TH35 (DIN) zgodnie z przeznaczeniem – poprzez zatrzaśnięcie. Przekrój przewodów oraz moment dokręcania zacisków (jeśli występują) dobierz zgodnie z dokumentacją techniczną producenta. Pamiętaj o zapewnieniu odpowiedniego odstępu izolacyjnego pomiędzy biegunami.

FAQ

• Czy złączka nadaje się do łączenia przewodu neutralnego? Kolor niebieski sugeruje przeznaczenie do obwodów neutralnych, jednak przed użyciem sprawdź kompatybilność z danym aparatem i obciążeniem prądowym – brak szczegółowych danych w niniejszym opisie.
• Jaki jest stopień ochrony złączki? Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20. Producent nie podał odrębnych danych dla tego modelu, dlatego zaleca się stosowanie w suchych pomieszczeniach.
• Czy montaż wymaga użycia narzędzi? Nie – mostek zatrzaskuje się bezpośrednio na szynie TH35. Do podłączenia przewodów (jeśli dotyczy) należy użyć odpowiedniego wkrętaka zgodnie z dokumentacją.
