Złączka szynowa poprzeczna / mostek ZQV 4N/10 RT | 1794040000 Weidmuller

Opis i Kluczowe Cechy

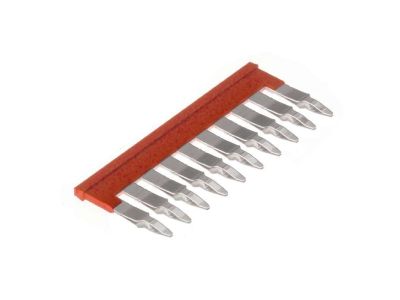

Złączka szynowa poprzeczna / mostek Weidmüller ZQV 4N/10 RT (symbol 1794040000) to akcesorium przeznaczone do szybkiego i bezpiecznego łączenia potencjałów między sąsiednimi złączkami w systemie listwowym. Oznaczenie ZQV 4N/10 wskazuje na model przystosowany do pracy w obwodach pomocniczych – mostek eliminuje konieczność stosowania dodatkowych przewodów, co skraca czas montażu i redukuje ryzyko błędów połączeń.

• System ZQV: Mostek zaprojektowany do kompatybilności z szeroką gamą złączek Weidmüller serii ZQV, co zapewnia łatwą rozbudowę instalacji.
• Oznaczenie 4N/10: Model dedykowany do pracy w układach wymagających mostkowania 4 biegunów (sugerowana liczba torów prądowych).
• Wersja RT: Specyficzne oznaczenie wersji kolorystycznej lub materiałowej – ułatwia identyfikację wizualną w szafie sterowniczej.
• Montaż bez narzędzi: Mostek wsuwany bezpośrednio w złączkę, co przyspiesza prace instalacyjne przy zachowaniu pewności styku.
• Kompaktowa konstrukcja: Nie zajmuje dodatkowego miejsca na szynie DIN – idealne rozwiązanie w ciasnych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowano materiały o wysokiej odporności termicznej i elektrycznej, zgodne z typowymi wymaganiami dla aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa poprzeczna ZQV 4N/10 RT znajduje zastosowanie wszędzie tam, gdzie konieczne jest połączenie potencjałów między sąsiednimi złączkami – w szafach sterowniczych, rozdzielnicach oraz układach automatyki.

• Tworzenie wspólnych szyn zasilających (np. faza L, N) w listwach złączek modułowych.
• Łączenie obwodów pomocniczych w układach sterowania (przekaźniki, styczniki, PLC).
• Mostkowanie sygnałów w instalacjach automatyki budynkowej (BMS).
• Redukcja liczby przewodów w wiązkach – poprawa czytelności i estetyki okablowania.

Wskazówki Montażowe

Montaż mostka powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od instalacji. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w złączkach przystosowanych do serii ZQV. Przed wsunięciem mostka należy sprawdzić, czy złączki są prawidłowo osadzone na szynie. Nie są wymagane dodatkowe narzędzia – mostek wsuwa się ręcznie aż do zatrzaśnięcia. W przypadku stosowania w obwodach większych prądów zaleca się dobór przekroju przewodów zgodny z dokumentacją techniczną producenta.

FAQ

• Czy mostek ZQV 4N/10 RT nadaje się do mostkowania złączek różnych producentów? Mostek został zaprojektowany dla systemu złączek Weidmüller ZQV. Jego stosowanie z innymi producentami może być niemożliwe z powodu różnic w geometrii – zaleca się weryfikację kompatybilności.
• Jakie parametry elektryczne ma ten mostek? Szczegółowe dane (prąd, napięcie) są dostępne w karcie katalogowej producenta dla serii ZQV 4N/10. Model RT odnosi się do wersji wykonania – wartości elektryczne są tożsame z podstawowym oznaczeniem.
• Czy mostek wymaga konserwacji? Przy prawidłowym montażu i użytkowaniu w suchych wnętrzach rozdzielnic mostek nie wymaga konserwacji. Okresowo należy sprawdzać dokręcenie śrub złączek (zgodnie z dokumentacją), aby uniknąć luzów spowodowanych wibracjami.
