Złączka szynowa poprzeczna / mostek ZQV 2.5N/8 SW | 1718140000 Weidmuller

Opis i Kluczowe Cechy

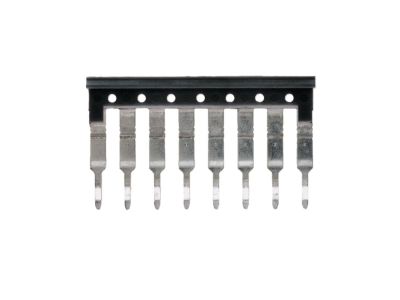

Mostek (złączka szynowa poprzeczna) ZQV 2.5N/8 SW o symbolu 1718140000 przeznaczony jest do szybkiego i niezawodnego łączenia potencjałów między sąsiednimi złączkami w rozdzielnicach modułowych. Dzięki przekrojowi 2.5 mm² oraz 8 biegunom zapewnia bezpieczną dystrybucję prądu w obwodach pomocniczych i sterowniczych, a jego kompaktowa konstrukcja oszczędza miejsce na szynie TH35.

• Przekrój 2.5 mm²: Umożliwia podłączenie przewodów o typowym przekroju stosowanym w instalacjach sterowniczych i rozdzielnicach, zapewniając niską rezystancję połączenia.
• 8 biegunów: Pozwala na jednoczesne połączenie ośmiu sąsiednich złączek, co przyspiesza montaż i redukuje liczbę pojedynczych mostków.
• Kolor czarny (SW): Ułatwia identyfikację mostka w rozdzielnicy i pozwala na spójne oznaczenie przewodów neutralnych lub sygnałowych.
• Konstrukcja poprzeczna: Idealna do tworzenia magistrali napięciowych w szafach sterowniczych bez konieczności stosowania dodatkowych przewodów.
• Kompatybilność z szyną TH35: Montaż na standardowej szynie DIN 35 mm gwarantuje stabilne osadzenie i zgodność z typowymi złączkami modułowymi.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla osprzętu łączeniowego w rozdzielnicach. (Szczegółowe numery norm nie zostały podane w dokumentacji producenta.)

Zastosowanie

Mostek ZQV 2.5N/8 SW znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i powtarzalne połączenie potencjałów między złączkami w systemach automatyki i dystrybucji energii. Sprawdza się w następujących scenariuszach:

• Tworzenie szyn zbiorczych (np. N, PE) w rozdzielnicach mieszkaniowych i przemysłowych.
• Dystrybucja napięcia zasilającego do szeregu styczników, przekaźników lub przycisków w szafach sterowniczych.
• Oszczędność czasu przy wykonywaniu okablowania w systemach PLC – jedno wciśnięcie mostka zastępuje kilka przewodów.
• Modernizacja istniejących rozdzielnic – szybkie dodanie połączeń bez lutowania i zaciskania.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Produkt przeznaczony jest do montażu na szynie TH35 (DIN). Przed wciśnięciem mostka upewnij się, że złączki są prawidłowo osadzone na szynie i nie są uszkodzone. Moment dokręcania śrub zacisków (w przypadku złączek) należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów podłączanych do złączek powinien być dobrany do obciążenia prądowego. Po zakończeniu prac sprawdź ciągłość połączeń.

FAQ

• Ile biegunów ma mostek ZQV 2.5N/8 SW? Mostek posiada 8 biegunów, co umożliwia połączenie ośmiu sąsiednich złączek w jednej linii.
• Jaki przekrój przewodu mogę podłączyć do złączek współpracujących z tym mostkiem? Mostek jest przystosowany do złączek o przekroju przewodu 2.5 mm² (np. seria ZQV 2.5N).
• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
