Złączka szynowa poprzeczna / mostek ZQV 2.5N/7 SW | 1718130000 Weidmuller

Opis i Kluczowe Cechy

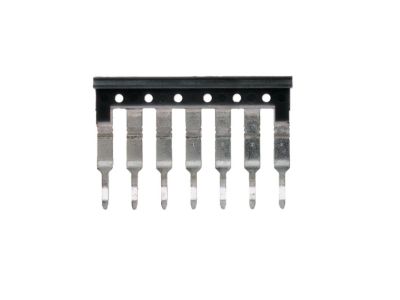

Mostek poprzeczny ZQV 2.5N/7 (symbol 1718130000) firmy Weidmüller to akcesorium do złączek szynowych umożliwiające szybkie rozdział potencjałów. Przeznaczony do współpracy z złączkami o przekroju 2,5 mm², oferuje 7 biegunów, co pozwala na równoczesne połączenie kilku torów w jednym punkcie. Czarna (SW) izolacja ułatwia identyfikację w rozdzielnicy.

• Przekrój przewodu 2,5 mm²: kompatybilny z najpopularniejszymi złączkami szynowymi w instalacjach sterowniczych i automatyce przemysłowej.
• 7 biegunów (7-polowy): oszczędność miejsca na szynie – jeden mostek zastępuje wiele pojedynczych połączeń.
• Kolor czarny (SW): czytelne oznaczenie potencjałów w szafie sterowniczej, ułatwia serwis i diagnostykę.
• Łatwy montaż bez narzędzi: mostek wsuwa się bezpośrednio w gniazda złączek, skracając czas prac instalacyjnych.
• Kompatybilność z serią 2.5N Weidmüller: gwarantuje pewne styki i niezawodne połączenie elektryczne.

Zgodność z Normami

Mostek ZQV 2.5N/7 jest produkowany zgodnie z europejskimi standardami jakości oraz posiada certyfikację CE. Jako element systemu złączek szynowych spełnia wymagania dla akcesoriów montowanych na szynie TH35 w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Mostek poprzeczny znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i przejrzyste połączenie tych samych potencjałów na wielu złączkach. Sprawdza się w:

• rozdziale potencjałów w szafach sterowniczych – umożliwia podłączenie kilku przewodów do jednego źródła sygnału;
• automatyce budynkowej – tam, gdzie wykorzystuje się złącza szynowe do sterowania – do mostkowania styków w przekaźnikach lub stycznikach;
• instalacjach przemysłowych – jako szybki sposób na rozwidlenie linii sygnałowych lub zasilających bez dodatkowych listew przyłączeniowych;
• systemach pomiarowych – do łączenia wspólnych potencjałów (np. GND) w modułach PLC.

Wskazówki Montażowe

Montaż mostka powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Mostek wsuwa się ręcznie w odpowiednie gniazda złączek szynowych (np. typu ZQV 2.5N) – nie wymaga narzędzi. Przekrój przewodów dobrany do prądu obwodu nie może przekraczać parametrów złączki (2,5 mm²). Po zamontowaniu zaleca się sprawdzenie siły połączenia poprzez lekkie pociągnięcie – mostek powinien być stabilny. W przypadku stosowania wielu mostków obok siebie należy zachować odstępy izolacyjne zgodnie z dokumentacją producenta.

FAQ

• Czy mostek ZQV 2.5N/7 pasuje do złączek innych producentów? Mostek został zaprojektowany dla złączek szynowych serii 2.5N firmy Weidmüller. Do innych systemów może nie przylegać prawidłowo – zalecamy weryfikację geometrii gniazda.
• Jaki jest maksymalny prąd dla tego mostka? Producent nie podaje wartości prądu znamionowego dla samego mostka – dopuszczalne obciążenie zależy od zastosowanej złączki i przewodu. Stosuj mostek wyłącznie w obwodach nieprzekraczających parametrów kompatybilnej złączki 2,5N.
• Czy mostek można stosować na szynie TH35? Tak, mostek montuje się w złączkach szynowych osadzonych na szynie TH35. Sam nie wymaga bezpośredniego mocowania do szyny – jest akcesorium do złączek.
