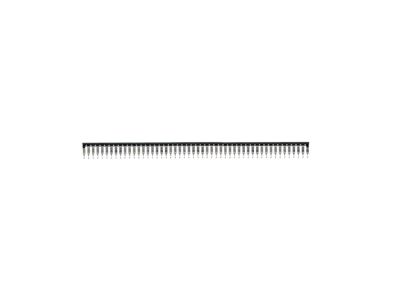

Złączka szynowa poprzeczna / mostek ZQV 2.5N/50 SW | 1718190000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek) ZQV 2.5N/50 SW (symbol 1718190000) przeznaczona jest do łączenia przewodów o przekroju 2.5 mm². Długość 50 mm i kolor czarny (SW) ułatwiają identyfikację oraz organizację połączeń w rozdzielnicach. Produkt zapewnia pewne połączenie elektryczne przy zachowaniu kompaktowych wymiarów.

• Przekrój przyłączeniowy 2.5 mm²: umożliwia bezpieczne podłączenie przewodów o tym przekroju – standardowy wybór w instalacjach elektrycznych.
• Długość 50 mm: zapewnia wystarczającą przestrzeń do poprowadzenia kilku przewodów w jednym punkcie, co ułatwia estetyczne prowadzenie instalacji.
• Kolor czarny (SW): ułatwia szybką identyfikację złączki w rozdzielnicy, szczególnie w przypadku oznaczania torów neutralnych lub pomocniczych.
• Konstrukcja poprzeczna (mostek): pozwala na tworzenie rozgałęzień i łączenie wielu przewodów bez konieczności stosowania dodatkowych listew zaciskowych.
• Kompatybilność z szyną TH35: standardowy montaż na szynie DIN gwarantuje stabilne umocowanie w rozdzielnicach modułowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konstrukcja jest zgodna z wytycznymi DIN dla aparatury modułowej montowanej na szynie TH35. Nie deklaruje się konkretnych numerów norm – stosowane standardy zapewniają bezpieczeństwo i niezawodność połączeń w typowych warunkach pracy.

Zastosowanie

Złączka szynowa poprzeczna ZQV 2.5N/50 SW znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów w jednym punkcie – w rozdzielnicach, szafach sterowniczych oraz systemach automatyki budynkowej. Idealnie sprawdza się w obwodach sterowania, sygnalizacji i zasilania niskiego napięcia.

• Tworzenie punktów rozdziału przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Łączenie szyn zbiorczych z przewodami odbiorczymi w szafach sterowniczych.
• Organizacja połączeń w systemach automatyki budynkowej (np. sterowanie oświetleniem, ogrzewaniem).
• Zastosowanie w obwodach pomocniczych – sygnalizacja, przyciski, styczniki – jako pomocniczy punkt łączeniowy.

Wskazówki Montażowe

Montaż złączki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Złączkę montuj na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przekrój przewodu dobierz do maksymalnego prądu obciążenia obwodu (brak danych producenta – kieruj się ogólnymi zasadami doboru). Moment dokręcania zacisków stosuj zgodnie z dokumentacją techniczną – w razie braku danych użyj momentu typowego dla złączek tego typu (np. 0,5 Nm). Używaj odpowiednich narzędzi (wkrętaki, końcówki tulejkowe) aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jaki przekrój przewodu obsługuje złączka? Złączka ZQV 2.5N/50 SW jest przewidziana do przewodów o przekroju do 2.5 mm² (wynika to z oznaczenia). Do podłączenia przewodów o większym przekroju należy dobrać model z wyższym zakresem.
• Czy złączka może być montowana na szynie TH35? Tak, standardowy montaż na szynie TH35 (DIN EN 60715) – jest to typowe rozwiązanie dla aparatury modułowej. Przed montażem upewnij się, że szyna jest prawidłowo uziemiona.
• Jaki jest stopień ochrony złączki? Złączka przeznaczona jest do montażu wewnątrz rozdzielnic, gdzie standardowo zapewniony jest stopień ochrony IP20. Nie jest przystosowana do pracy w warunkach wilgotnych ani w bezpośrednim kontakcie z wodą.
