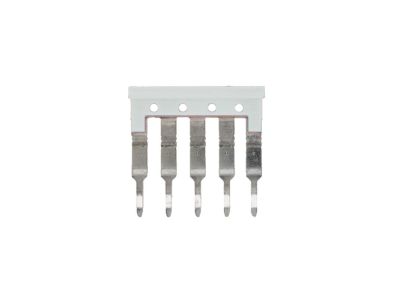

Złączka szynowa poprzeczna / mostek ZQV 2.5N/5 WS | 1193290000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek) typu ZQV 2.5N/5 WS o symbolu 1193290000 służy do szybkiego i bezpiecznego łączenia styków bocznych aparatury modułowej w rozdzielnicach. Dzięki 5-biegunowej konstrukcji umożliwia połączenie pięciu sąsiednich urządzeń jednocześnie, co przyspiesza montaż i redukuje liczbę połączeń przewodowych.

• 5 biegunów: Umożliwia szeregowe połączenie pięciu urządzeń modułowych bez stosowania dodatkowych przewodów – oszczędność czasu i miejsca w rozdzielnicy.
• Kolor biały (WS): Ułatwia wizualną identyfikację fazy lub przewodu neutralnego w rozdzielnicy, podnosząc czytelność instalacji.
• Łatwy montaż: Wsuwany bezpośrednio w zaciski szynowe aparatury – nie wymaga narzędzi ani dodatkowych elementów mocujących.
• Kompatybilność: Przeznaczony do współpracy z aparaturą modułową wyposażoną w boczne zaciski szynowe (styczniki, wyłączniki, przyciski, przekaźniki).
• Brak ryzyka pomyłki: Konstrukcja zapobiega nieprawidłowemu włożeniu – gwarantuje pewne połączenie elektryczne.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia w suchych pomieszczeniach wewnątrz rozdzielnic.

Zastosowanie

Złączka szynowa poprzeczna ZQV 2.5N/5 WS znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne połączenie styków bocznych sąsiednich urządzeń modułowych. Idealnie sprawdza się w rozdzielnicach głównych, podrozdzielniach oraz szafach sterowniczych.

• Łączenie wejść fazowych lub neutralnych wyłączników nadprądowych i różnicowoprądowych.
• Szeregowe połączenie styczników i przekaźników w obwodach sterowania automatyką.
• Dystrybucja napięcia w rozdzielnicach oświetleniowych i gniazd wtyczkowych.
• Tworzenie magistrali zasilającej dla aparatury w systemach automatyki budynkowej (np. sterowanie oświetleniem, roletami).

Wskazówki Montażowe

Montaż i podłączenie złączki szynowej może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Mostek należy wsunąć w boczne zaciski aparatury zgodnie z kierunkiem wskazanym na obudowie. Moment dokręcania zacisków oraz dobór przekroju przewodów należy wykonać zgodnie z dokumentacją techniczną producenta aparatury.

FAQ

• Czy złączka posiada podświetlenie LED? Nie, mostek ZQV 2.5N/5 WS nie jest wyposażony w podświetlenie. Służy wyłącznie do elektrycznego łączenia styków bocznych aparatury.
• Jaki jest stopień ochrony IP tej złączki? Jako element montowany wewnątrz rozdzielnicy mostek nie ma przypisanego stopnia ochrony IP. Ochronę przed pyłem i wilgocią zapewnia obudowa rozdzielnicy (np. IP3X lub wyższy).
• Do łączenia jakich urządzeń modułowych mogę użyć tego mostka? Mostek jest kompatybilny z aparaturą wyposażoną w boczne zaciski szynowe – styczniki, wyłączniki nadprądowe i różnicowoprądowe, przyciski sterownicze, przekaźniki. Przed montażem należy sprawdzić zgodność wymiarów zacisków z danymi producenta aparatury.
