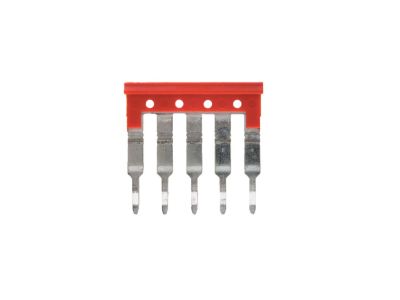

Złączka szynowa poprzeczna / mostek ZQV 2.5N/5 RT | 1717930000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna (mostek) ZQV 2.5N/5 RT o symbolu 1717930000 to dedykowany element do szybkiego i bezpiecznego łączenia sąsiednich modułów w rozdzielnicach na szynie TH35. Dzięki 5-polowej konstrukcji umożliwia mostkowanie pięciu modułów, a przekrój 2,5 mm² zapewnia kompatybilność z typowymi przewodami instalacyjnymi. Kolor czerwony (RT) ułatwia identyfikację wizualną w rozdzielnicy.

• 5-polowa konstrukcja: Umożliwia połączenie pięciu sąsiednich modułów, co skraca czas montażu i minimalizuje liczbę połączeń przewodowych.
• Przekrój 2,5 mm²: Dostosowany do typowych przewodów stosowanych w obwodach oświetleniowych i gniazd, zapewnia pewne połączenie bez ryzyka przegrzania.
• Kolor czerwony (RT): Wyraźne oznaczenie wizualne ułatwia szybką identyfikację i różnicowanie mostków w rozdzielnicy.
• Szybki montaż: Złączka przeznaczona do bezpośredniego osadzenia na szynie TH35 (DIN) bez dodatkowych narzędzi – oszczędność czasu podczas instalacji.
• Kompatybilność z aparatami modułowymi: Idealna do łączenia wyłączników nadprądowych, różnicowoprądowych oraz innych urządzeń o szerokości 1 modułu.

Zgodność z Normami

Mostek ZQV 2.5N/5 RT jest zgodny z europejskimi standardami dotyczącymi osprzętu rozdzielnicowego oraz certyfikowany znakiem CE. Produkt spełnia wymogi norm DIN (Deutsches Institut für Normung) dla szyn TH35 i łączeń modułowych w instalacjach elektrycznych.

Zastosowanie

Złączka szynowa poprzeczna ZQV przeznaczona jest do tworzenia magistrali zasilającej w rozdzielnicach mieszkaniowych i przemysłowych. Stosowana wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie kilku aparatów modułowych bez konieczności stosowania dodatkowych przewodów.

• Mostkowanie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach głównych.
• Łączenie styczników modułowych i przekaźników w układach sterowania.
• Tworzenie szyny zasilającej dla przycisków sterowniczych i sygnalizatorów w rozdzielnicach automatyki.
• Usprawnienie montażu w tablicach rozdzielczych tam, gdzie liczba modułów wymaga połączenia poprzecznego napięcia.

Wskazówki Montażowe

Montaż złączki szynowej poprzecznej ZQV 2.5N/5 RT może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Sznę TH35 (DIN) należy zamontować poziomo, a mostek wcisnąć na zatrzask pomiędzy łączone moduły. Przekrój przewodów doprowadzonych do aparatów musi być dobrany do prądu obciążenia (min. 1,5 mm² dla obwodów oświetleniowych). Moment dokręcania zacisków w łączonych modułach – zgodny z dokumentacją producenta tych urządzeń. Po zamontowaniu sprawdź pewność osadzenia mostka.

FAQ

• Jaki jest kolor mostka ZQV 2.5N/5 RT? Oznaczenie RT wskazuje kolor czerwony, co ułatwia identyfikację w rozdzielnicy – szczególnie przy wielu mostkach różnych kolorów.
• Ile modułów można połączyć tym mostkiem? Mostek jest 5-polowy – przeznaczony do połączenia pięciu sąsiednich aparatów modułowych (np. wyłączników nadprądowych) w jednej linii na szynie TH35.
• Czy mostek jest odpowiedni do pracy ciągłej bez obciążenia? Mostek pełni funkcję łącznika szyny – może pracować nieprzerwanie w obwodach do obciążenia zgodnego z parametrami łączonych aparatów. Nie ma własnych wartości prądu znamionowego – kluczowe są dane katalogowe stosowanych urządzeń.
