Złączka szynowa poprzeczna / mostek ZQV 2.5N/3 SW | 1718090000 Weidmuller

Opis i Kluczowe Cechy

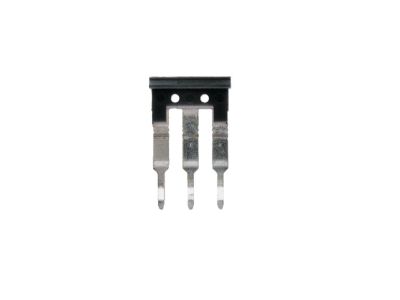

Złączka szynowa poprzeczna, znana również jako mostek, typ ZQV 2.5N/3 SW (nr katalogowy 1718090000). Przeznaczona do elektrycznego i mechanicznego łączenia sąsiednich aparatów modułowych montowanych na szynie TH35. Dzięki przekrojowi przewodu 2,5 mm² oraz trzem miejscom przyłączeniowym umożliwia wygodne tworzenie grup obwodów sterowniczych i pomocniczych bez konieczności stosowania dodatkowych przewodów.

• Przekrój przewodu 2,5 mm²: Gwarantuje niską rezystancję styków i pewne połączenie w typowych obwodach sterowania (np. 230 VAC/24 VDC) bez ryzyka przegrzania.
• Liczba miejsc 3: Umożliwia połączenie trzech elementów (styczników, przekaźników, wyłączników) w jeden ciąg szyny zbiorczej, co oszczędza miejsce w rozdzielnicy.
• Kolor szary (SW): Ułatwia wizualną identyfikację wśród innych mostków (np. czarnych fazowych).
• System ZQV: Kompatybilność z szeroką gamą aparatów Weidmüller – szybki montaż, bezpieczne zatrzaśnięcie i możliwość demontażu narzędziem.
• Kompaktowa budowa: Niska wysokość i głębokość nie kolidują z sąsiednimi przewodami ani osłonami w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi przepisami i normami europejskimi dla aparatury modułowej. Posiada oznakowanie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Złączka szynowa poprzeczna ZQV 2.5N/3 SW znajduje zastosowanie wszędzie tam, gdzie konieczne jest zasilenie kilku urządzeń modułowych z tej samej fazy lub szyny neutralnej bez prowadzenia oddzielnych przewodów.

• Łączenie wyłączników nadprądowych i różnicowoprądowych w szynie fazowej.
• tworzenie wspólnej szyny N (neutralnej) dla gniazd lub obwodów sterowniczych.
• Zasilanie styczników i przekaźników w szafach automatyki przemysłowej.
• Szybkie połączenie kilku modułów tego samego typu w rozdzielnicach budynkowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Złączkę należy nasadzić na szynę zbiorczą aparatów (szyna DIN TH35) i docisnąć, aż do zatrzaśnięcia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów przyłączanych do zacisków aparatu dobrać zgodnie z obciążeniem prądowym i dokumentacją producenta. Momenty dokręcania śrub w aparacie – postępować według instrukcji dołączonej do danego urządzenia.

FAQ

• Czy produkt montuje się na standardowej szynie DIN? Tak, produkt przeznaczony jest do montażu na standardowej szynie TH35 (DIN), typowej dla rozdzielnic i szaf sterowniczych.
• Jaki stopień ochrony IP ma ta złączka? Producent nie podaje osobnego IP dla mostka – jest on montowany wewnątrz rozdzielnicy, gdzie typowa ochrona wynosi IP20 (brak pyłu i ochrona przed dotykiem).
• Czy można łączyć aparaty różnych producentów przy użyciu tego mostka? Mostek został zaprojektowany dla systemu ZQV Weidmüller. Jego kształt i rozstaw styków są dostosowane do aparatów tej firmy. W przypadku innych marek należy sprawdzić zgodność mechaniczna i elektryczna.
