Złączka szynowa poprzeczna / mostek ZQV 1.5N/6 BL | 1985610000 Weidmuller

Opis i Kluczowe Cechy

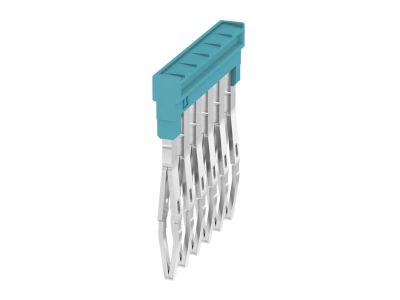

Mostek szynowy ZQV 1.5N/6 BL (numer katalogowy 1985610000) to 6-polowa złączka poprzeczna przeznaczona do łączenia sąsiednich modułów aparatury modułowej. Dzięki konstrukcji umożliwia szybkie i niezawodne połączenie elektryczne styków prądowych bez konieczności stosowania dodatkowych przewodów. Niebieski kolor ułatwia identyfikację przewodu neutralnego (N) w rozdzielnicy.

• 6-biegunowa konstrukcja: Umożliwia połączenie sześciu sąsiednich modułów w jednej linii, co skraca czas montażu i redukuje liczbę połączeń.
• Kolorystyka niebieska (BL): Ułatwia wizualne odróżnienie obwodu neutralnego od fazowych, zmniejszając ryzyko pomyłki podczas instalacji.
• Montaż na szynę TH35: Standardowe mocowanie w rozdzielnicach modułowych zapewnia stabilność i łatwość instalacji.
• Przekrój 1,5 mm² (oznaczenie 1.5N): Przystosowany do łączenia przewodów o przekroju 1,5 mm² – najczęściej stosowanym w obwodach odbiorczych.
• Oszczędność miejsca: Eliminuje konieczność stosowania osobnych przewodów łączących, co przekłada się na bardziej estetyczny i przejrzysty układ w rozdzielnicy.

Zgodność z Normami

Złączka szynowa ZQV 1.5N/6 BL została zaprojektowana zgodnie z wymaganiami norm europejskich oraz standardami DIN. Posiada certyfikat CE, co potwierdza spełnienie obowiązujących wymogów bezpieczeństwa. Szczegółowe dane dotyczące zgodności z konkretnymi normami (np. IEC/EN) znajdują się w karcie katalogowej producenta.

Zastosowanie

Mostek dedykowany do łączenia styków wejściowych lub wyjściowych aparatury modułowej montowanej na szynie DIN TH35. Znajduje zastosowanie w rozdzielnicach elektrycznych, szafach sterowniczych oraz instalacjach przemysłowych i domowych.

• Łączenie styków wyłączników nadprądowych, różnicowoprądowych i styczników w obwodach jednofazowych.
• Zasilanie fazą (L) lub neutralnym (N) sąsiednich modułów bez konieczności stosowania dodatkowych przewodów.
• Tworzenie szyny zbiorczej dla obwodów oświetleniowych, gniazd wtyczkowych i sterowania.
• Uproszczenie okablowania w rozdzielnicach o ograniczonej przestrzeni – szczególnie w instalacjach modułowych.

Wskazówki Montażowe

Montaż mostka szynowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Mostek należy zamontować na szynie TH35 (DIN) w rozdzielnicy, dociskając do styków aparatów modułowych aż do zatrzaśnięcia. Przekrój przewodów przyłączanych do aparatów musi być dobrany do prądu obciążenia. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta aparatu, nie mostka. Nie przekraczać dopuszczalnego prądu znamionowego – sprawdź parametry w karcie katalogowej danego mostka.

FAQ

• Czy mostek ZQV 1.5N/6 BL nadaje się do łączenia aparatów różnych producentów? Tak, o ile aparaty mają zgodne styki szynowe (standardowy rozstaw 17,8 mm dla systemu modułowego). Zawsze jednak zaleca się stosowanie mostków dedykowanych do danej serii aparatów, aby zapewnić optymalny docisk i niezawodność.
• Jaki prąd znamionowy ma ten mostek? Informacja o prądzie znamionowym nie jest podana w dostarczonych danych. Parametr ten zależy od konstrukcji mostka oraz zastosowanego materiału – szczegółowe dane techniczne znajdują się w karcie katalogowej producenta (symbol 1985610000).
• Czy kolor niebieski oznacza przeznaczenie wyłącznie dla przewodu neutralnego? W standardzie instalacyjnym kolor niebieski jest zarezerwowany dla przewodu neutralnego (N). Mostek można stosować również do łączenia styków fazowych, ale zaleca się konsekwentne przestrzeganie kolorystyki dla bezpieczeństwa i czytelności instalacji.
