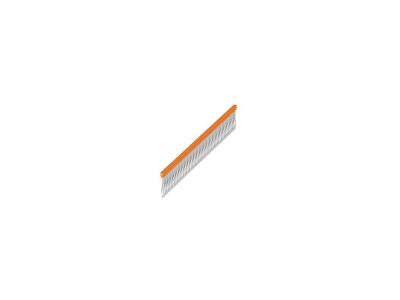

Złączka szynowa poprzeczna / mostek ZQV 1.5N/50 | 1985620000 Weidmuller

Opis i Kluczowe Cechy

Mostek poprzeczny (złączka szynowa) oznaczony symbolem 1985620000, typu ZQV 1.5N/50, służy do tworzenia połączeń poprzecznych pomiędzy szynami w rozdzielnicach modułowych. Dzięki 50 miejscom zaciskowym i przystosowaniu do przewodów o przekroju do 1,5 mm² umożliwia szybkie i uporządkowane rozprowadzenie napięcia w szafie sterowniczej.

• Przekrój przewodów do 1,5 mm² (1.5N): dedykowany do standardowych przewodów w instalacjach odbiorczych, zapewnia pewne połączenie bez ryzyka przeciążeń na zaciskach.
• 50 miejsc zaciskowych (/50): umożliwia podłączenie wielu odbiorników z jednej magistrali, redukując liczbę przewodów i oszczędzając miejsce w rozdzielnicy.
• Konstrukcja poprzeczna: idealna do łączenia szyn równoległych w rozdzielnicach modułowych, skraca czas montażu i poprawia czytelność okablowania.
• System ZQV: sprawdzona seria mostków zapewniająca kompatybilność z wieloma listwami zaciskowymi i aparaturą modułową.
• Szybki montaż: łatwe wsuwanie na szynę TH35 bez narzędzi, stabilne utrzymanie w pozycji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznakowanie CE. Spełnia wymagania bezpieczeństwa dla akcesoriów montowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Mostek poprzeczny ZQV 1.5N/50 znajduje zastosowanie przede wszystkim w rozdzielnicach modułowych, gdzie umożliwia stworzenie scentralizowanej magistrali zasilającej.

• Łączenie szyn fazowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Zasilanie grup wyłączników nadprądowych, styczników lub przekaźników.
• Tworzenie obwodów sterowania w szafach automatyki – dystrybucja napięcia do sterowników PLC i czujników.
• Modernizacja istniejących rozdzielnic – łatwe dodanie nowych odbiorników bez konieczności wymiany okablowania.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w rozdzielnicy. Złączkę należy osadzić na szynie TH35 (DIN), dociskając do oporu. Przekrój przewodów podłączanych do zacisków powinien odpowiadać oznaczeniu 1,5 mm². Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta (nie przekraczać podanej wartości). Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie i zabezpieczyć przed przypadkowym załączeniem.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć do mostka ZQV 1.5N/50? Zgodnie z oznaczeniem „1.5N” mostek przewidziany jest dla przewodów o przekroju do 1,5 mm². Nie wolno stosować przewodów o większym przekroju, gdyż może to spowodować poluzowanie zacisków.
• Ile zacisków (miejsc) posiada ten mostek? Mostek ma 50 miejsc zaciskowych, co odpowiada oznaczeniu „/50”. Pozwala to na podłączenie do 50 przewodów lub szyn.
• Czy mostek nadaje się do montażu na szynie TH35? Tak, mostek został zaprojektowany do montażu na standardowej szynie TH35 (DIN 35 mm). Po wciśnięciu zatrzaskuje się i utrzymuje pewnie w rozdzielnicy.
