Złączka szynowa poprzeczna / mostek żółty ZQV 2.5/50 | 1697540000 Weidmuller

Opis i Kluczowe Cechy

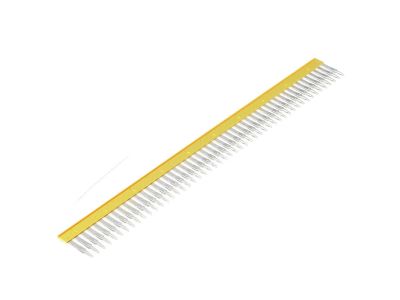

Złączka szynowa poprzeczna (mostek) ZQV 2.5/50 w kolorze żółtym, oznaczona katalogowo symbolem 1697540000, służy do szybkiego i bezpiecznego łączenia elektrycznego sąsiednich zacisków na szynie montażowej. Dzięki prądowi znamionowemu 24 A zapewnia niezawodne przewodzenie w typowych obwodach sterowania i zasilania bez ryzyka przeciążenia połączeń.

• Prąd znamionowy 24 A: umożliwia bezpieczne mostkowanie obwodów o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Kolor żółty: ułatwia identyfikację fazy L1 lub innego przewodu w instalacji, zwiększając przejrzystość i bezpieczeństwo.
• Konstrukcja ZQV 2.5/50: zaprojektowana do współpracy z zaciskami o przekroju przyłączeniowym do 2,5 mm² i standardowym rozstawie 5,2 mm (zgodnie z normą DIN).
• Szybki montaż bez narzędzi: mostek wciska się bezpośrednio w gniazda zacisków, co skraca czas instalacji i eliminuje potrzebę dodatkowych łączników.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi standardami DIN dla aparatury modułowej, co gwarantuje kompatybilność z popularnymi systemami zacisków szynowych.

Zastosowanie

Złączka ZQV 2.5/50 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i bezpieczne połączenie elektryczne kilku zacisków w jednym potencjale. Najczęściej wykorzystywana jest w rozdzielnicach, szafach sterowniczych oraz w automatyce budynkowej.

• Mostkowanie zacisków w układach sterowania – łączenie linii pomocniczych (np. fazy, N) w celu zasilania kilku odbiorników.
• Tworzenie szyny zbiorczej dla sygnałów sterujących – w rozdzielnicach klimatyzacji, oświetlenia czy instalacji przemysłowych.
• Ujednolicanie potencjału w układach automatyki PLC – np. połączenie zasilania sterowników i czujników.
• Szybkie połączenie testowe lub serwisowe – bez trwałego okablowania, przy użyciu standardowych zacisków modułowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Mostek wsuwa się w gniazda zacisków poprzecznie do szyny TH35 (DIN). Dokręcanie zacisków nad mostkiem powinno odbywać się z momentem obrotowym zgodnym z dokumentacją producenta zacisku. Przekrój przewodów przyłączonych do zacisków musi odpowiadać prądowi 24 A i obciążeniu w danej aplikacji.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze żółtym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony ma ta złączka? Stopień ochrony nie jest podany w specyfikacji produktu. Jako element wewnątrz rozdzielnicy, standardowo pracuje w warunkach IP20 (ochrona przed dotknięciem palcem).
• Czy mostek można stosować w obwodach prądu stałego? Tak, prąd znamionowy 24 A dotyczy zarówno AC, jak i DC. Należy jednak pamiętać, że maksymalne napięcie znamionowe nie jest określone w danych producenta – zaleca się stosowanie w obwodach niskiego napięcia (do 230 V AC / 24 V DC) znanych z instalacji sterowniczych.
