Złączka szynowa poprzeczna / mostek, żółty WQV 2.5/5 | 1053960000 Weidmuller

Opis i Kluczowe Cechy

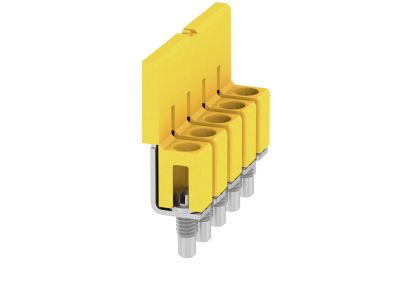

Złączka szynowa poprzeczna (mostek) WQV 2.5/5 w kolorze żółtym, o indeksie 1053960000, to element przeznaczony do szybkiego i niezawodnego łączenia potencjałów w rozdzielnicach modułowych. Dzięki przekrojowi 2.5 mm² oraz konfiguracji 5-biegunowej umożliwia uporządkowane rozprowadzenie napięcia w szafkach sterowniczych, oszczędzając czas instalacji i redukując liczbę połączeń przewodowych.

• 5-biegunowa konfiguracja: Umożliwia równoczesne połączenie pięciu sąsiednich modułów, co przyspiesza montaż i minimalizuje ryzyko błędów okablowania.
• Przekrój 2.5 mm²: Zapewnia niską rezystancję przejścia i odpowiednią obciążalność prądową w typowych obwodach sterowania i sygnalizacji (zgodnie z parametrami systemu).
• Kolor żółty: Ułatwia szybką identyfikację wizualną w rozdzielnicy, szczególnie w systemach kodowania barwnego (np. dla potencjałów bezpiecznych lub fazowych).
• Montaż na szynie TH35: Standardowe mocowanie zatrzaskowe pasuje do wszystkich listew zaciskowych i aparatury modułowej montowanej na szynie DIN 35 mm.
• Solidna konstrukcja: Wykonana z materiałów odpornych na odkształcenia termiczne i mechaniczne, co gwarantuje długotrwałą stabilność połączenia w warunkach eksploatacyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu łączeniowego w instalacjach niskiego napięcia. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Konstrukcja oparta jest na standardzie DIN oraz wytycznych dotyczących kompatybilności z aparaturą modułową na szynie TH35.

Zastosowanie

Złączka szynowa poprzeczna WQV 2.5/5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i pewne połączenie potencjałów między sąsiednimi modułami w rozdzielnicach. Dzięki 5-biegunowej budowie sprawdza się w instalacjach wymagających oszczędności miejsca i porządku.

• Rozdzielnice w obiektach mieszkaniowych i komercyjnych: Łączenie listew zaciskowych, wyłączników nadprądowych i innych modułów w szafkach elektrycznych.
• Automatyka budynkowa: Mostkowanie styków przekaźników, styczników lub sterowników PLC w celu rozprowadzenia napięcia sterującego.
• Systemy sygnalizacji i alarmowe: Zapewnienie wspólnego potencjału dla kilku urządzeń w pętli sterującej.
• Modernizacje i remonty rozdzielnic: Szybkie dodawanie nowych obwodów bez konieczności demontażu istniejącego okablowania.

Wskazówki Montażowe

Montaż złączki szynoprzewodowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Element mocuje się na szynie TH35 (DIN 35 mm) przez zatrzaśnięcie. Do montażu nie są wymagane narzędzia – mostek wsuwa się w odpowiednie gniazda aparatów. Należy zwrócić uwagę na prawidłowe ułożenie styków i ich pełne dosunięcie. Moment dokręcania ewentualnych połączeń śrubowych (jeśli występują w danym systemie) oraz przekrój przewodów dobieraj zgodnie z dokumentacją producenta. Po montażu sprawdź ciągłość połączenia odpowiednim miernikiem.

FAQ

• Dlaczego mostek jest żółty? Kolor żółty ułatwia szybką identyfikację wizualną w rozdzielnicy, szczególnie gdy stosuje się kodowanie barwne dla poszczególnych potencjałów (np. dla napięć obwodów sterowniczych). Nie ma to wpływu na parametry elektryczne.
• Ile biegunów ma złączka WQV 2.5/5? Zgodnie z nazwą modelu, mostek jest 5-biegunowy, co oznacza możliwość jednoczesnego połączenia pięciu sąsiednich modułów na szynie.
• Czy mostek wymaga dodatkowego okablowania? Nie – złączka zastępuje tradycyjne połączenia przewodowe między modułami. Wystarczy umieścić ją w odpowiednich gniazdach aparatów na szynie TH35. Nie jest wymagane zdejmowanie izolacji ani zaciskanie końcówek.
