Złączka szynowa poprzeczna / mostek, żółty WQV 10/2 | 1052560000 Weidmuller

Opis i Kluczowe Cechy

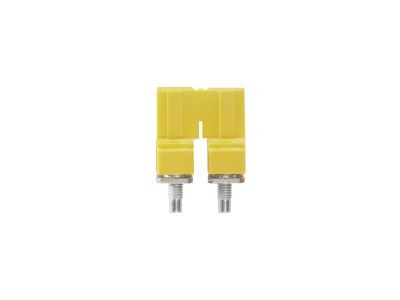

Złączka szynowa poprzeczna / mostek WQV 10/2 w kolorze żółtym, z serii W. Przeznaczona do mostkowania sąsiednich zacisków na szynie DIN, umożliwia szybkie i bezpieczne tworzenie połączeń potencjałów w rozdzielnicach elektrycznych. Kompaktowa konstrukcja oszczędza miejsce w szafie sterowniczej.

• Kolor żółty: Ułatwia identyfikację w rozdzielnicy, zgodny z typowym oznaczeniem dla przewodów ochronnych w instalacjach.
• Seria W: Zaprojektowana do współpracy z zaciskami tej samej serii, gwarantuje pewne i trwałe połączenie mechaniczne i elektryczne.
• Mostek poprzeczny (2-biegunowy): Umożliwia połączenie dwóch sąsiednich punktów zaciskowych w jednej operacji montażowej.
• Łatwy montaż: Wsuwany w szynę DIN TH35 bez użycia narzędzi – skraca czas instalacji.
• Kompaktowa budowa: Minimalne wymiary nie blokują dostępu do sąsiednich zacisków, co ułatwia prowadzenie przewodów.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymogami systemu DIN.

Zastosowanie

Mostek poprzeczny WQV 10/2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne łączenie potencjałów na szynie zaciskowej. Sprawdza się w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych.

• Mostkowanie zacisków przewodu ochronnego (PE) w celu utworzenia wspólnej szyny wyrównawczej.
• Łączenie zacisków neutralnych (N) w instalacjach wielofazowych – jeden potencjał dla kilku odbiorów.
• Tworzenie połączeń między zaciskami sygnałowymi w automatyce budynkowej.
• Zastosowanie w układach sterowania i zasilania, gdzie potrzebne jest dystrybuowanie tego samego potencjału do kilku obwodów.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Mostek przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Należy go wsunąć w szynę do momentu zatrzaśnięcia. Dobór przekroju przewodów oraz obciążalność prądowa powinny być zgodne z dokumentacją producenta i normami instalacyjnymi. Zalecany moment dokręcania śrub zacisków – stosuj się do instrukcji dołączonej do konkretnego modelu zacisku.

FAQ

• Jaki jest stopień ochrony IP tego mostka? W karcie katalogowej nie podano konkretnego stopnia ochrony. Typowo dla aparatury montowanej wewnątrz rozdzielnicy przyjmuje się IP20 – mostek nie jest przystosowany do pracy w warunkach wilgoci lub pyłu.
• Czy mostek jest podświetlany? Nie, mostek poprzeczny WQV 10/2 to element pasywny – nie posiada żadnych elementów podświetlających ani sygnalizacyjnych.
• Ile zacisków można połączyć jednym mostkiem? Model WQV 10/2 umożliwia połączenie dwóch sąsiednich zacisków. W celu połączenia większej liczby należy zastosować odpowiednią liczbę mostków lub dłuższe mostki z serii W (np. WQV 10/3, 10/4).
