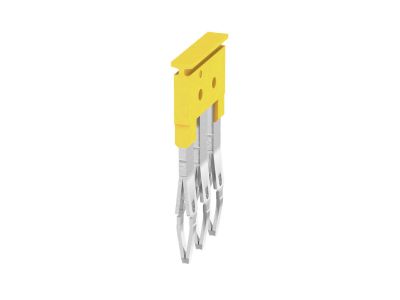

Złączka szynowa poprzeczna / mostek wtykowy, żółty ZQV 2.5/3 | 1608870000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna ZQV 2.5/3 (symbol 1608870000) to mostek wtykowy z serii Z, przeznaczony do łączenia sąsiednich zacisków w szynie DIN. Produkt w kolorze żółtym umożliwia szybkie tworzenie połączeń potencjałowych bez konieczności stosowania dodatkowych przewodów, co oszczędza czas podczas instalacji i ułatwia utrzymanie porządku w rozdzielnicy.

• Seria Z: dedykowana do współpracy z zaciskami tej samej serii, gwarantuje pewne i trwałe połączenie bez luzów.
• Kolor żółty: ułatwia szybką identyfikację wizualną mostka w rozdzielnicy, co przyspiesza prace serwisowe.
• Montaż przez wciśnięcie: nie wymaga narzędzi – wystarczy wsunąć mostek w odpowiednie gniazda zacisków, co skraca czas instalacji.
• Kompaktowa konstrukcja: nie zwiększa znacząco szerokości zestawu zacisków, pozwalając zachować przejrzysty układ w szafie sterowniczej.
• Bezobsługowe połączenie: brak ruchomych elementów mechanicznych minimalizuje ryzyko poluzowania się połączenia w czasie eksploatacji.

Zgodność z Normami

Złączka ZQV 2.5/3 spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Produkt został zaprojektowany zgodnie z standardami DIN stosowanymi w aparaturze modułowej, co gwarantuje kompatybilność z typowymi zaciskami montowanymi na szynie TH35.

Zastosowanie

Mostek poprzeczny ZQV 2.5/3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne połączenie kilku sąsiednich zacisków w celu dystrybucji tego samego potencjału.

• Łączenie zacisków w obwodach sterowania i zasilania w rozdzielnicach budynkowych.
• Tworzenie szyn zbiorczych dla sygnałów sterujących (np. 24 V DC) w szafach automatyki.
• Mostkowanie styków pomocniczych w układach z przekaźnikami i stycznikami.
• Organizacja połączeń w halach produkcyjnych przy użyciu standardowych listew zaciskowych serii Z.

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Mostek należy wcisnąć w górne szczeliny łączonych zacisków aż do zatrzaśnięcia – nie wymaga to użycia narzędzi. Upewnij się, że wszystkie zaciski są prawidłowo zamocowane na szynie DIN TH35. Przekrój przewodów oraz parametry obwodu muszą być dobrane zgodnie z dokumentacją techniczną producenta zacisków. Po montażu sprawdź mechaniczne utwierdzenie mostka, aby uniknąć przypadkowego wysunięcia.

FAQ

• W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze żółtym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
• Jaki stopień ochrony ma ten produkt? Stopień ochrony zależy od zastosowanych zacisków i obudowy rozdzielnicy. Sama złączka nie ma przypisanej klasy IP – dla aparatury montowanej wewnątrz rozdzielnic typowo przyjmuje się IP20.
• Czy mostek można stosować do zacisków innych serii? Złączka ZQV 2.5/3 jest dedykowana do współpracy z zaciskami serii Z (np. ZDU, ZPE, ZTK). Stosowanie z innymi seriami może skutkować niepewnym połączeniem i jest zalecane wyłącznie po potwierdzeniu kompatybilności w dokumentacji technicznej.
