Złączka szynowa poprzeczna / mostek wtykowy, pomarańczowy ZQV 2.5N/9 | 1527680000 Weidmuller

Opis i Kluczowe Cechy

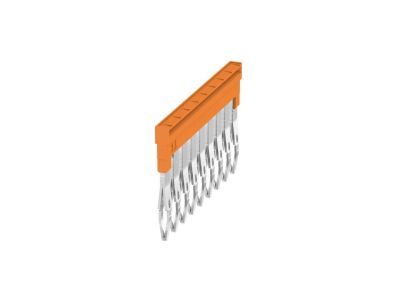

Złączka szynowa poprzeczna / mostek wtykowy typu ZQV 2.5N/9 (symbol 1527680000) służy do szybkiego i bezpośredniego łączenia potencjałów pomiędzy sąsiednimi zaciskami w listwach. Dzięki 9 pozycjom pozwala na jednoczesne połączenie dziewięciu punktów, co skraca czas montażu i eliminuje konieczność stosowania osobnych przewodów. Kolor pomarańczowy ułatwia wizualne oznaczenie mostkowania w rozdzielnicy.

• 9 pozycji mostkowania: Umożliwia łączenie do dziewięciu sąsiednich zacisków w jednej linii – oszczędność miejsca i czasu przy instalacji.
• Przekrój przyłącza 2,5 mm²: Przeznaczony do przewodów o tym przekroju, zapewniający pewne połączenie dla typowych obwodów sterowniczych i pomocniczych.
• Kolor pomarańczowy: Wyróżnia mostek na tle innych elementów – ułatwia identyfikację połączeń podczas serwisowania i rozbudowy.
• Konstrukcja wtykowa: Montaż bez narzędzi – wsuwany bezpośrednio w odpowiednie otwory w listwie zaciskowej, redukuje ryzyko błędnego podłączenia.
• Bezobsługowe połączenie: Brak konieczności dokręcania lub przykręcania – mostek utrzymuje się dzięki sprężynującemu kontaktowi.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dla aparatury łączeniowej i osprzętu rozdzielnic. Spełnia kryteria certyfikacji CE oraz standardy DIN dotyczące kompatybilności z listwami zaciskowymi o rozstawie 5,2 mm (typowe dla zacisków 2,5 mm²). Numer normy według danych producenta – w razie potrzeby należy sprawdzić w dokumentacji technicznej.

Zastosowanie

Mostek ZQV 2.5N/9 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne łączenie potencjałów między sąsiednimi zaciskami w listwach. Sprawdza się w szafach sterowniczych, rozdzielnicach oraz w systemach automatyki budynkowej i przemysłowej.

• Łączenie potencjałów zasilania (np. L, N, PE) w rzędzie zacisków przy wejściu do szafy sterowniczej.
• Mostkowanie zacisków w obwodach sygnalizacji i sterowania – redukcja ilości przewodów i zacisków pomocniczych.
• Tworzenie szyny zbiorczej dla kilku styczników lub przekaźników w rozdzielnicach modułowych.
• Ujednolicenie połączeń w listwach zaciskowych w projektach automatyki budynkowej (oświetlenie, HVAC).

Wskazówki Montażowe

Montaż złączki szynowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (kwalifikacje w zakresie eksploatacji urządzeń elektroenergetycznych). Przed rozpoczęciem prac zawsze odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Mostek wtyka się bezpośrednio w szczeliny mostkowe listw zaciskowych przeznaczonych do tego typu akcesoriów (np. serii ZQV Weidmüller lub kompatybilnych). Nie wymaga użycia narzędzia – wsuń go ręcznie aż do wyczuwalnego zatrzaśnięcia. Upewnij się, że wszystkie styki w listwie są odizolowane od napięcia. Przekrój przewodów w listwie należy dobrać zgodnie z danymi technicznymi listwy (zazwyczaj 2,5 mm² dla tego mostka). Nie przekraczaj maksymalnej liczby mostkowanych pozycji – zastosuj osobne mostki dla dłuższych sekcji.

FAQ

• Ile miejsc mostkuje ten produkt? Złączka ma 9 pozycji, co oznacza że może połączyć do dziewięciu sąsiednich zacisków w jednym rzędzie.
• Jaki kolor ma mostek i czy ma znaczenie funkcjonalne? Mostek jest pomarańczowy. Kolor nie wpływa na parametry elektryczne, ale ułatwia wizualne oznaczenie, np. dla fazy, neutralnego lub konkretnego obwodu.
• Czy mogę go użyć z listwami innych producentów? Mostek ZQV 2.5N/9 jest przeznaczony do listw zaciskowych o standardowym rozstawie 5,2 mm (typowych dla przekroju 2,5 mm²). Należy sprawdzić kompatybilność mechaniczną przed montażem – producent gwarantuje działanie z listwami własnej serii ZQV; w przypadku innych firm zaleca się test.
