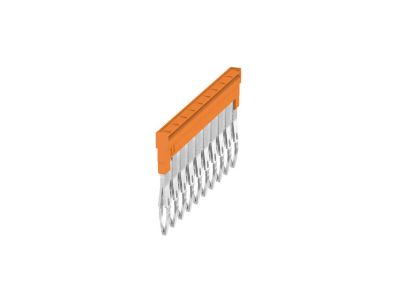

Złączka szynowa poprzeczna / mostek wtykowy, pomarańczowy ZQV 2.5N/10 | 1527690000 Weidmuller

Opis i Kluczowe Cechy

Mostek wtykowy ZQV 2.5N/10 o numerze katalogowym 1527690000 to zaawansowane rozwiązanie od renomowanego producenta Weidmuller, zaprojektowane z myślą o maksymalnej efektywności w prefabrykacji szaf sterowniczych. Jest to 10-polowa złączka poprzeczna, która umożliwia błyskawiczne i bezpieczne mostkowanie potencjałów w rzędzie złączek szynowych. Wykonanie w kolorze pomarańczowym pozwala na szybką identyfikację wizualną konkretnych grup potencjałów, co znacząco ułatwia serwisowanie oraz diagnostykę układu. Dzięki zastosowaniu technologii wtykowej, instalatorzy mogą wyeliminować czasochłonne przykręcanie przewodów, co przekłada się na realne oszczędności czasu pracy. Materiał izolacyjny Wemid charakteryzuje się wysoką odpornością termiczną oraz klasą palności V-0 według normy UL 94, co gwarantuje najwyższy poziom bezpieczeństwa pożarowego wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami przemysłowymi. Spełnia wymagania normy IEC 60947-7-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Akcesorium jest w pełni zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych z procesu produkcji. Wysoka wytrzymałość dielektryczna oraz stabilność mechaniczna styków zapewniają długotrwałą eksploatację bez ryzyka wzrostu rezystancji przejścia, co jest kluczowe dla zachowania ciągłości zasilania i sygnałów w systemach automatyki.

Zastosowanie

Mostek ZQV 2.5N/10 znajduje szerokie zastosowanie w nowoczesnych systemach rozdziału energii oraz w układach sterowania. Jest dedykowany do współpracy ze złączkami szynowymi serii Z oraz wybranymi modelami serii A o przekroju znamionowym 2,5 mm². Idealnie sprawdza się w aplikacjach, gdzie konieczne jest szybkie powielenie potencjału dodatniego lub ujemnego na większą liczbę odbiorników. Profesjonaliści wykorzystują go w budowie maszyn, systemach HVAC oraz w rozdzielnicach głównych i obiektowych, gdzie liczy się kompaktowość i przejrzystość oprzewodowania.

Wskazówki Montażowe

Montaż mostka wtykowego jest intuicyjny i nie wymaga specjalistycznych narzędzi. Przed przystąpieniem do instalacji należy upewnić się, że złączki szynowe są prawidłowo osadzone na szynie DIN (TS 35). Mostek należy wsunąć w dedykowany kanał mostkowania, dociskając go równomiernie na całej długości, aż do momentu pełnego zablokowania styków w gniazdach. W przypadku konieczności zmostkowania mniejszej liczby punktów niż 10, możliwe jest docięcie mostka do wymaganej długości przy użyciu odpowiednich szczypiec bocznych, pamiętając o zachowaniu bezpiecznych odstępów izolacyjnych. Należy unikać dotykania styków gołymi rękami, aby zapobiec ich zanieczyszczeniu, co mogłoby wpłynąć na jakość połączenia elektrycznego.

FAQ

• Czy mostek ZQV 2.5N/10 można skracać? Tak, konstrukcja mostka pozwala na jego przycięcie do wymaganej liczby biegunów, co czyni go uniwersalnym elementem w warsztacie elektryka.
• Jaki jest prąd znamionowy tego mostka? Mostek jest zaprojektowany do pracy z prądami odpowiadającymi obciążalności złączek o przekroju 2,5 mm², zazwyczaj oscylującym w granicach 24A, jednak zawsze należy zweryfikować parametry konkretnej złączki bazowej.
• Czy do montażu potrzebuję śrubokręta? Nie, system ZQV jest systemem wtykowym (plug-in), co oznacza, że połączenie realizowane jest poprzez proste wciśnięcie elementu w gniazdo złączki.
