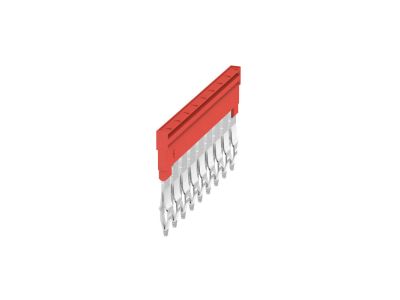

Mostek izolowany 9-biegunowy 32A, czerwony, ZQV 4N/9 RD, wtykany | 2460750000 Weidmuller

Opis i Kluczowe Cechy

Mostek izolowany ZQV 4N/9 RD (symbol katalogowy 2460750000) to 9-biegunowe złącze mostkujące o prądzie znamionowym 32 A, przeznaczone do łączenia sąsiednich listew zaciskowych w systemach rozdzielczych. Wtykany sposób montażu skraca czas prac instalacyjnych, a czerwona obudowa ułatwia wizualną identyfikację w szafie sterowniczej.

• Prąd znamionowy 32 A: umożliwia bezpieczne łączenie obwodów o znacznym obciążeniu bez ryzyka przeciążenia mostka.
• 9-biegunowa konfiguracja: pozwala na jednoczesne połączenie wielu przewodów, minimalizując liczbę niezbędnych elementów.
• Izolowana konstrukcja: zapobiega zwarciom między biegunami i zwiększa bezpieczeństwo instalacji.
• Wtykany montaż: szybkie i pewne osadzenie w listwie zaciskowej bez użycia narzędzi.
• Kolor czerwony: ułatwia oznakowanie i odróżnienie od innych mostków w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczne użytkowanie w instalacjach elektrycznych. Konstrukcja oparta na standardach DIN zapewnia kompatybilność z typowymi listwami zaciskowymi stosowanymi w szafach sterowniczych i rozdzielnicach.

Zastosowanie

Mostek izolowany ZQV 4N/9 RD znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i niezawodne łączenie potencjałów w systemach listew zaciskowych.

• Łączenie sąsiednich listew zaciskowych w szafach sterowniczych w celu dystrybucji napięcia zasilającego.
• Tworzenie wspólnych punktów potencjałowych w instalacjach automatyki przemysłowej i budynkowej.
• Zastosowanie w układach sygnalizacji i sterowania, gdzie wymagane jest wielopunktowe połączenie.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w obwodach oświetlenia, gniazd wtyczkowych i siłowych.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Mostek wtyka się w dedykowane gniazda listew zaciskowych (np. serii ZQV) – nie wymaga dokręcania. Przekrój przewodów oraz parametry listew muszą być dobrane do prądu znamionowego 32 A i warunków środowiskowych. Po instalacji sprawdź poprawność połączeń i zabezpiecz rozdzielnicę przed przypadkowym dostępem.

FAQ

• Czy mostek jest izolowany? Tak, mostek posiada izolację między biegunami, co zapobiega zwarciom i zwiększa bezpieczeństwo instalacji.
• Jaki prąd znamionowy i ilość biegunów? Prąd znamionowy wynosi 32 A, a mostek ma 9 biegunów, co pozwala na łączenie 9 sąsiednich listew.
• Czy mostek nadaje się do obwodów AC i DC? Parametry techniczne mostka (prąd 32 A) są podane bez rozróżnienia na rodzaj prądu. Przed zastosowaniem w obwodach stałoprądowych należy sprawdzić dopuszczalne napięcie w dokumentacji producenta listew zaciskowych.
