Złączka szynowa poprzeczna / mostek wtykowy, czerwony ZQV 2.5N/3 RD | 2108690000 Weidmuller

Opis i Kluczowe Cechy

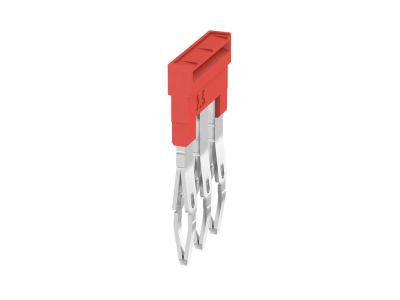

Mostek wtykowy ZQV 2.5N/3 RD firmy Weidmüller to czerwona złączka szynowa poprzeczna przeznaczona do szybkiego i niezawodnego łączenia potencjałów w listwach zaciskowych. Oznaczenie 2.5N wskazuje na kompatybilność z przewodami o przekroju do 2,5 mm², a cyfra 3 oznacza liczbę biegunów (trzybiegunowa). Czerwona izolacja ułatwia wizualną identyfikację np. dla fazy L1 w instalacjach.

• Trzybiegunowa konstrukcja: umożliwia łączenie trzech potencjałów w jednym mostku, redukując liczbę połączeń i oszczędzając miejsce na szynie.
• Przekrój przewodów do 2,5 mm²: kompatybilny z typowymi przekrojami stosowanymi w rozdzielnicach i szafach sterowniczych, zapewnia pewny styk elektryczny.
• System wtykowy (push-in): montaż bez użycia narzędzi – wystarczy wcisnąć mostek do listwy zaciskowej, co skraca czas instalacji.
• Kolor czerwony (RD): ułatwia szybkie odróżnienie fazy, neutralnego lub innych funkcji w rozdzielnicy, zwiększając bezpieczeństwo podczas serwisu.
• Kompaktowa szerokość modułu: typowa dla serii ZQV, oszczędza miejsce na szynie TH35 (szerokość dopasowana do standardowych listew zaciskowych).

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Złączka szynowa została zaprojektowana do pracy w standardowych warunkach przemysłowych i jest certyfikowana zgodnie z wymaganiami dyrektyw niskonapięciowych. (Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta).

Zastosowanie

Mostek wtykowy ZQV 2.5N/3 RD znajduje zastosowanie wszędzie tam, gdzie konieczne jest łączenie potencjałów w listwach zaciskowych – zarówno w instalacjach przemysłowych, jak i budynkowych.

• Łączenie faz (L1, L2, L3) w rozdzielnicach niskiego napięcia – czerwony kolor ułatwia identyfikację fazy L1.
• Tworzenie wspólnych potencjałów neutralnych (N) lub ochronnych (PE) w szafach sterowniczych.
• Mostkowanie styków w listwach zaciskowych w układach sterowania (np. do styczników, przekaźników) bez konieczności stosowania dodatkowych przewodów.
• Zastosowanie w automatyce budynkowej i przemysłowej do dystrybucji sygnałów zasilania i sterowania.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Mostek przeznaczony jest do montażu w listwach zaciskowych na szynie TH35 (DIN). Należy używać listew zaciskowych odpowiednich dla serii ZQV (z gniazdami mostkowymi). Przekrój przewodów w listwie musi być odpowiednio dobrany do obciążenia – w przypadku wątpliwości sprawdź dokumentację techniczną. Nie wymaga dokręcania – montaż wtykowy zapewnia pewne połączenie.

FAQ

• Czy mostek nadaje się do przewodów o przekroju 1,5 mm²? Tak, mostek ZQV 2.5N/3 RD jest kompatybilny z przewodami o przekroju do 2,5 mm², w tym z popularnym przekrojem 1,5 mm².
• Jaki jest stopień ochrony? Czy mogę montować go w strefach wilgotnych? Stopień ochrony zależy od typu użytej listwy zaciskowej. Sam mostek jest elementem wewnętrznym rozdzielnicy – w standardowych warunkach suchych (IP20) nie ma przeciwskazań. W środowiskach wilgotnych należy stosować listwy o wyższym IP (np. IP66) – mostek sam w sobie nie posiada deklarowanego IP.
• Czy kolor czerwony ma znaczenie funkcjonalne? Kolor czerwony nie wpływa na parametry elektryczne – jest wyłącznie oznaczeniem wizualnym, np. ułatwiającym rozróżnienie fazy L1 w systemach trójfazowych. Mostki dostępne są również w innych kolorach (np. niebieski, szary) dla różnych potencjałów.
