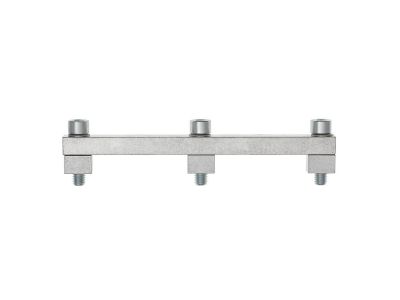

Złączka szynowa poprzeczna / mostek WQV 95N/120N/5/3/1 | 1469090000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek o symbolu 1469090000 (oznaczenie WQV 95N/120N/5/3/1) służy do tworzenia połączeń elektrycznych między aparatami modułowymi montowanymi na szynie DIN. Umożliwia wygodne i uporządkowane prowadzenie obwodów w rozdzielnicach, redukując liczbę przewodów i skracając czas montażu. Konstrukcja zapewnia niezawodny kontakt elektryczny bez potrzeby stosowania dodatkowych złączek.

• Budowa poprzeczna: Umożliwia łączenie aparatów ustawionych obok siebie na szynie DIN, co upraszcza okablowanie i zwiększa czytelność rozdzielnicy.
• Warianty oznaczone w symbolu (5/3/1): Dostępne w różnych konfiguracjach (liczba biegunów/modułów) – należy dobrać odpowiedni wariant do liczby łączonych aparatów zgodnie z dokumentacją producenta.
• Przeznaczenie do aparatury modułowej: Idealna do łączenia wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i innych urządzeń w rozdzielnicach.
• Montaż na szynie TH35: Standardowe mocowanie na szynie DIN 35 mm, kompatybilne z typową aparaturą modułową.
• Bezobsługowe połączenie: Brak konieczności dokręcania lub dodatkowego zabezpieczenia – mostek zapewnia trwałe połączenie po zatrzaśnięciu na aparatach.

Zgodność z Normami

Złączka szynowa poprzeczna spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Produkt został zaprojektowany zgodnie z dobrymi praktykami inżynierskimi dla aparatury modułowej stosowanej w instalacjach elektrycznych.

Zastosowanie

Mostek poprzeczny znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i pewne połączenie kilku aparatów modułowych w jednym obwodzie.

• Łączenie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Tworzenie szyn zbiorczych dla styczników i przekaźników w szafach sterowniczych.
• Łączenie przycisków sterowniczych i sygnalizatorów w jednej grupie funkcyjnej.
• Uproszczenie okablowania w układach automatyki budynkowej (oświetlenie, klimatyzacja, wentylacja).

Wskazówki Montażowe

Montaż złączki szynowej poprzecznej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Mostek montuje się na szynie DIN TH35, wciskając go na aparaty modułowe aż do zatrzaśnięcia. Nie wymaga dodatkowego dokręcania. Przekroje przewodów oraz obciążalność prądowa całego toru muszą być dobrane zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami (w tym normą PN-HD 60364).

FAQ

• Do czego służy złączka szynowa poprzeczna? Służy do elektrycznego łączenia sąsiednich aparatów modułowych na szynie DIN, zastępując tradycyjne przewody i zaciski. Pozwala na szybszy i bardziej estetyczny montaż.
• Czy mostek WQV 1469090000 jest podświetlany? Nie, jest to element pasywny – nie zawiera diod LED ani podświetlenia. Pełni wyłącznie funkcję połączeniową.
• Jaki jest stopień ochrony tego produktu? Producent nie podał konkretnego stopnia IP w dostępnych danych. Złączka przeznaczona jest do montażu wewnątrz rozdzielnic o stopniu ochrony IP20 lub wyższym, w zależności od zastosowanej obudowy.
