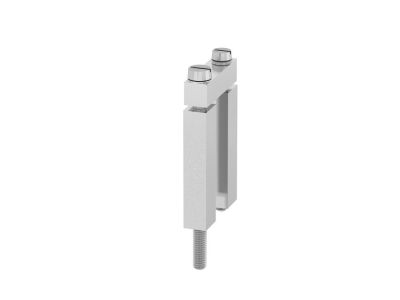

Złączka szynowa poprzeczna / mostek WQV 70/95-PEN | 1072300000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna / mostek WQV 70/95-PEN (symbol 1072300000) to dedykowane rozwiązanie do łączenia przewodów PEN z szyną zbiorczą w rozdzielnicach głównych i podrozdzielniach. Przeznaczona do przewodów o przekroju od 70 mm² do 95 mm², zapewnia pewne i trwałe połączenie w systemach TN-C. Kompaktowa konstrukcja ułatwia montaż nawet w ograniczonej przestrzeni rozdzielnicy.

• Zakres przekrojów 70-95 mm²: uniwersalność zastosowania – mostek obsługuje zarówno przewody 70 mm², jak i 95 mm², co upraszcza dobór w różnych konfiguracjach instalacji.
• Przeznaczenie do przewodu PEN: zgodność z topologią TN-C – jeden element łączy funkcje neutralną i ochronną, minimalizując liczbę połączeń.
• Robusta konstrukcja: wytrzymałość mechaniczna i odporność na obciążenia termiczne – mostek zachowuje stabilność przy długotrwałej pracy w nominalnych warunkach.
• Łatwy montaż na szynie zbiorczej: szybkie i powtarzalne mocowanie – skraca czas prac instalacyjnych.
• Bezpieczne połączenie: odpowiednie dociski zapewniają niską rezystancję styku – minimalizują ryzyko przegrzania.

Zgodność z Normami

Mostek WQV 70/95-PEN spełnia wymagania europejskich norm dotyczących złączek szynowych oraz posiada certyfikat CE. Produkt jest przeznaczony do stosowania w instalacjach zgodnych z aktualnymi przepisami i standardami bezpieczeństwa.

Zastosowanie

Złączka szynowa poprzeczna WQV 70/95-PEN znajduje zastosowanie głównie w rozdzielnicach głównych i podrozdzielniach budynków, w których zastosowano system sieci TN-C. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne połączenie przewodu PEN z szyną zbiorczą.

• Rozdzielnice główne w obiektach przemysłowych i komercyjnych – przyłączanie przewodów PEN o dużych przekrojach.
• Modernizacja istniejących instalacji – zastąpienie tradycyjnych połączeń listwowych szybkim mostkiem szynowym.
• Tworzenie węzłów uziemiających i wyrównawczych – mostek ułatwia prowadzenie przewodu PEN w szafach rozdzielczych.
• Systemy dystrybucji energii w budynkach mieszkalnych wielorodzinnych – szczególnie w obwodach głównych zasilania.

Wskazówki Montażowe

Montaż mostka WQV 70/95-PEN może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (kwalifikacje elektryczne). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest wyłączony spod napięcia. Mostek przeznaczony jest do montażu na standardowej szynie zbiorczej lub bezpośrednio do zacisków aparatury. Dokręć śruby momentem podanym w dokumentacji producenta. Dobierz przekrój przewodów do prądu obciążenia i wymagań instalacji. Po zakończeniu montażu sprawdź poprawność połączenia oraz ciągłość przewodu ochronnego.

FAQ

• Czy mostek WQV 70/95-PEN może być używany do łączenia przewodów PE i N osobno? Nie. Jest przeznaczony wyłącznie do przewodu PEN (łączącego funkcję ochronną i neutralną) w systemie TN-C. Do rozdzielenia na PE i N należy stosować osobne mostki lub listwy.
• Jakie przewody można podłączyć do mostka – miedziane czy aluminiowe? Mostek jest przystosowany do przewodów miedzianych o przekroju 70 mm² i 95 mm². W przypadku przewodów aluminiowych zalecamy konsultację z producentem lub zastosowanie odpowiednich adapterów.
• Czy mostek ma oznaczenie stopnia ochrony IP? Sam mostek jako element wewnętrzny rozdzielnicy nie jest klasyfikowany stopniem IP. Po zamontowaniu w obudowie rozdzielnicy stopień ochrony całego układu zależy od zastosowanej szafy.
