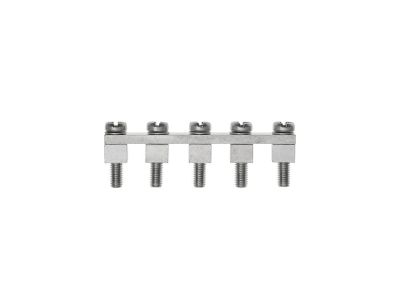

Złączka szynowa poprzeczna / mostek WQV 50N/5 | 2004960000 Weidmuller

Opis i Kluczowe Cechy

Złączka szynowa poprzeczna oznaczona symbolem WQV 50N/5 (indeks 2004960000) to element przeznaczony do tworzenia połączeń mostkujących między aparatami modułowymi montowanymi na szynie TH35. Dzięki konstrukcji mostka umożliwia łatwe i uporządkowane łączenie obwodów, np. fazowych, neutralnych czy ochronnych, bez konieczności stosowania dodatkowych przewodów. Produkt dedykowany do pracy w rozdzielnicach elektrycznych w budynkach mieszkalnych, przemysłowych i infrastrukturze.

• Mostek poprzeczny: Umożliwia równoległe łączenie zacisków sąsiednich aparatów, redukując liczbę połączeń przewodowych i zwiększając czytelność instalacji.
• Montaż na szynie TH35: Zapewnia szybki i stabilny montaż w standardowych rozdzielnicach zgodnie z normami DIN.
• Oznaczenie WQV 50N/5: Wskazuje na przeznaczenie do systemów pięcioprzewodowych (3 fazy + N + PE) lub do łączenia pięciu modułów – szczegóły należy zweryfikować w dokumentacji producenta.
• Kompatybilność: Przeznaczony do współpracy z aparaturą modułową wyposażoną w zaciski szynowe, np. wyłącznikami nadprądowymi, różnicowoprądowymi, stycznikami.
• Solidne wykonanie: Gwarantuje pewne połączenie elektryczne i odporność na wibracje przy zachowaniu niskich oporów przejścia.

Zgodność z Normami

Złączka szynowa poprzeczna WQV 50N/5 jest wyrobem przeznaczonym do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE potwierdzający zgodność z wymogami bezpieczeństwa. Dokładne normy dla konkretnego zastosowania należy sprawdzić w dokumentacji producenta.

Zastosowanie

Złączka szynowa poprzeczna znajduje zastosowanie w układach sterowania i rozdziału energii elektrycznej, gdzie wymagane jest równoległe łączenie aparatów modułowych w celu dystrybucji faz, neutralnego i ochronnego.

• Łączenie obwodów fazowych między wyłącznikami nadprądowymi w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie mostków do rozdzielenia zasilania w szafach sterowniczych dla styczników i przekaźników.
• W budynkach użyteczności publicznej do połączeń sieci TN-S w rozdzielnicach piętrowych.
• W instalacjach automatyki budynkowej do łączenia modułów oświetlenia i sterowania.

Wskazówki Montażowe

Montaż złączki szynowej poprzecznej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Mostek mocuje się na szynie TH35 (DIN) w sposób mechaniczny – wsuwa się go na zatrzask. Przed montażem należy upewnić się, że aparaty są prawidłowo osadzone na szynie, a zaciski czyste. Dokręcanie śrub należy wykonać momentem podanym w dokumentacji producenta, dostosowując przekrój przewodów do obciążenia prądowego.

FAQ

• Gdzie znajdę pełne dane techniczne tego produktu? Pełna karta katalogowa dostępna jest u producenta – w razie pytań nasz dział obsługi klienta pomoże dobrać właściwy model.
• Jaki stopień ochrony IP ma złączka szynowa? Dane wejściowe nie zawierają informacji o stopniu ochrony. Standardowo złączki szynowe poprzeczne przeznaczone do montażu wewnątrz rozdzielnic mają ochronę IP20 (brak ochrony przed wilgocią). Przy instalacji należy zapewnić odpowiednią obudowę.
• Do jakich aparatów można montować ten mostek? Mostek przeznaczony jest do łączenia aparatów modułowych z zaciskami szynowymi (w standardzie montażu na szynie TH35) – głównie wyłączników, styczników, rozłączników. Dokładną kompatybilność należy potwierdzić w dokumentacji technicznej konkretnych urządzeń.
