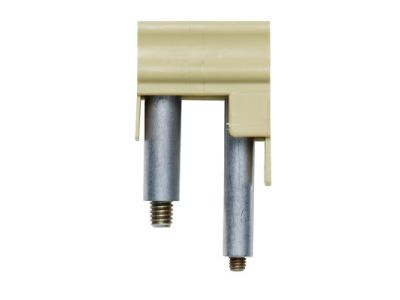

Złączka szynowa poprzeczna / mostek WQV 35-4/6 | 1064200000 Weidmuller

Opis i Kluczowe Cechy

Mostek szynowy poprzeczny WQV 35-4/6 (symbol 1064200000) to złączka przeznaczona do szybkiego i przejrzystego łączenia styków aparatury modułowej na szynie TH35. Umożliwia rozprowadzenie potencjału (np. fazy) między sąsiednimi modułami bez konieczności stosowania dodatkowych przewodów, co skraca czas montażu i poprawia czytelność rozdzielnicy.

• Przeznaczenie do szyny TH35: Montaż bezpośrednio na standardowej szynie montażowej, zgodny z praktyką montażu aparatury modułowej w rozdzielnicach.
• Oszczędność miejsca: Zajmuje tylko szerokość jednego modułu (17,5 mm), co pozwala gęściej zagospodarować szynę w porównaniu do tradycyjnego okablowania.
• Łatwa identyfikacja: Przejrzysta konstrukcja i oznaczenie WQV ułatwiają dobór do konkretnego typu aparatury (styczniki, wyłączniki, przyciski).
• Niezawodne połączenie: Zapewnia stabilny styk elektryczny między modułami, eliminując ryzyko poluzowania się przewodów podczas wibracji lub termicznych cykli.
• Bez specjalistycznych narzędzi: Wkłada się ręcznie, bez potrzeby stosowania dodatkowych zaciskarek – wystarczy wsunąć w odpowiednie gniazda aparatów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Zaprojektowany zgodnie z zaleceniami dotyczącymi kompatybilności z szyną TH35 (IEC/EN 60715). Montaż powinien być wykonany zgodnie z obowiązującymi przepisami oraz dokumentacją techniczną producenta.

Zastosowanie

Mostek szynowy WQV 35-4/6 stosowany jest w rozdzielnicach i szafach sterowniczych do łączenia styków pomocniczych lub głównych aparatury modułowej. Przykładowe scenariusze użycia:

• Rozprowadzenie fazy L do kilku styczników lub przekaźników w jednym rzędzie szyny.
• Tworzenie wspólnej linii sterującej (np. 24 V DC) dla grupy przycisków i sygnalizatorów.
• Łączenie wyjść wyłączników silnikowych w celu sygnalizacji stanu do PLC.
• Budowa rozdzielnic do sterowania oświetleniem, wentylacją lub innymi odbiornikami w budynkach komercyjnych.

Wskazówki Montażowe

Montaż mostka może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, przy odłączonym napięciu i wyłączonym zasilaniu rozdzielnicy. Należy zamontować mostek na szynie TH35, upewniając się że jest prawidłowo dociśnięty do gniazd aparatów – nie wolno stosować siły. Przekrój przewodów odprowadzających musi być dobrany do spodziewanego prądu obciążenia (zgodnie z normą PN-IEC 60364). Przed włączeniem napięcia sprawdzić, czy nie występują zwarcia między fazami oraz czy wszystkie styki są pewnie połączone.

FAQ

• Czy mostek WQV 35-4/6 nadaje się do łączenia styczników o różnych szerokościach modułów? Mostek zaprojektowano do standardowych modułów o szerokości 17,5 mm (jednomodułowych). W przypadku aparatów o szerokości 2 lub 3 modułów należy sprawdzić kompatybilność w dokumentacji producenta. Dla bezpieczeństwa używaj wyłącznie w zestawieniu z aparatami przewidzianymi przez producenta mostka.
• Czy mostek jest izolowany? Jaki ma stopień ochrony IP? Sam mostek nie posiada stopnia ochrony IP – jest elementem przewodzącym bez izolacji powierzchniowej. Jego ochrona przed dotykiem zależy od obudowy rozdzielnicy (zwykle IP20 lub wyższy). Montaż w rozdzielnicy zamkniętej jest wymagany.
• Jaki maksymalny prąd może płynąć przez mostek? Dokładne wartości prądów zależą od konkretnego modelu aparatów, do których mostek jest podłączony, oraz od przekroju szyny. W przypadku mostka WQV 35-4/6 należy kierować się danymi katalogowymi aparatów – typowo prąd roboczy nie powinien przekraczać 35 A (wartość orientacyjna, dla pewności sprawdź dokumentację zestawu).
