Złączka szynowa poprzeczna / mostek WQV 120/3 | 1063400000 Weidmuller

Opis i Kluczowe Cechy

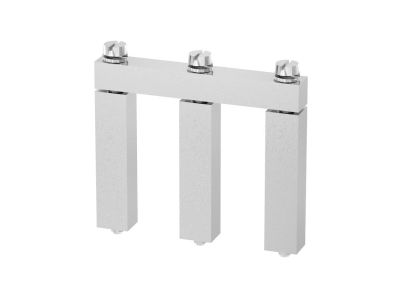

Mostek szynowy poprzeczny WQV 120/3 (numer katalogowy: 1063400000) to dedykowana złączka do łączenia trzech biegunów aparatury modułowej w rozdzielnicach i szafach sterowniczych. Dzięki prądowi znamionowemu 120 A umożliwia bezpieczne prowadzenie obciążeń o znacznym poborze prądu bez ryzyka przegrzania połączeń. Konstrukcja w formie sztywnego mostka eliminuje konieczność stosowania indywidualnych przewodów, co skraca czas montażu i porządkuje instalację.

• Prąd znamionowy 120 A: gwarantuje niezawodne przewodzenie prądu w obwodach o dużym obciążeniu, minimalizując spadki napięcia i straty mocy.
• Mostek 3-biegunowy: umożliwia jednoczesne połączenie trzech torów prądowych – idealny do łączenia wyłączników, rozłączników lub styczników w układach trójfazowych.
• Konstrukcja poprzeczna (szynowa): montowany bezpośrednio na aparatach na szynie TH35 – nie wymaga dodatkowych przewodów, co redukuje liczbę połączeń i ryzyko błędów okablowania.
• Kompatybilność z aparaturą modułową: dedykowany do współpracy z urządzeniami wyposażonymi w styki boczne (np. wyłączniki serii W, rozłączniki) – zapewnia pewny styk i niską rezystancję przejścia.
• Trwała konstrukcja: wykonany z materiałów o sprawdzonej wytrzymałości mechanicznej i elektrycznej – odporny na drgania i obciążenia termiczne.

Zgodność z Normami

Mostek WQV 120/3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymagań dyrektyw Unii Europejskiej dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Przed montażem należy upewnić się, że zastosowanie mostka jest zgodne z dokumentacją techniczną producenta oraz obowiązującymi przepisami w danym kraju.

Zastosowanie

Mostek szynowy poprzeczny stosuje się wszędzie tam, gdzie wymagane jest szybkie i bezpieczne połączenie trzech biegunów aparatury modułowej – bez użycia przewodów. Sprawdza się szczególnie w instalacjach przemysłowych i komercyjnych.

• Łączenie biegunów wyłączników nadprądowych lub różnicowoprądowych w układach trójfazowych – zapewnia ciągłość obwodu w rozdzielnicach głównych i podrozdzielniach.
• Połączenie styków rozłączników izolacyjnych w szafach sterowniczych – umożliwia odłączenie napięcia dla celów konserwacyjnych bez ingerencji w okablowanie.
• Mostkowanie styczników w zestawach przełączających – redukuje liczbę połączeń przewodowych i poprawia czytelność szafy sterowniczej.
• Tworzenie magistrali zasilającej w rozdzielnicach modułowych – idealne do dystrybucji faz L1, L2, L3 między sąsiednimi aparatami.

Wskazówki Montażowe

Montaż mostka WQV 120/3 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od rozdzielnicy i zabezpiecz przed przypadkowym załączeniem. Urządzenie montuje się na szynie TH35 (DIN). Należy upewnić się, że styki aparatów są czyste i nieuszkodzone. Mostek wsuwa się bezpośrednio w odpowiednie gniazda styków bocznych – siła docisku zapewnia prawidłowy kontakt. Moment dokręcania ewentualnych śrub mocujących musi być zgodny z dokumentacją producenta. Przekrój przewodów przyłączonych do aparatów (jeśli występują) należy dobrać do prądu znamionowego obwodu. Po zamontowaniu sprawdź ciągłość połączeń i izolację.

FAQ

• Czy mostek WQV 120/3 nadaje się do łączenia dwóch biegunów? Tak, mostek 3-biegunowy może być użyty do połączenia dwóch biegunów, jednak nieużywany trzeci styk pozostanie wolny. W takim przypadku zalecamy zamknięcie nieużywanego styku zaślepką izolacyjną lub zastosowanie mostka 2-biegunowego (jeśli dostępny).
• Jaki stopień ochrony ma mostek? Stopień ochrony samego mostka nie jest definiowany – zależy od obudowy rozdzielnicy lub szafy sterowniczej, w której jest montowany. W typowych warunkach wewnątrz rozdzielnic modułowych obowiązuje IP20 (ochrona przed dotknięciem palcem).
• Czy mostek może być stosowany w obwodach DC? Mostek WQV 120/3 jest przeznaczony do pracy w instalacjach prądu przemiennego (AC) o napięciu do 400 V (typowe dla sieci trójfazowej). W przypadku prądu stałego (DC) należy skonsultować się z producentem, ponieważ parametry łukowe i nagrzewanie mogą się różnić. Brak danych producenta w tym zakresie – zalecamy sprawdzenie karty katalogowej.
